화면 표시에 사용될 LCD 모듈인 I2C LCD 모듈과 나노 보드에 대해서 알아보겠습니다.



I2C 1602 LCD 아두이노 나노



부화기 정보들을 표시하기 위해서 I2C LCD 모듈을 사용하였으며, 아두이노 보드는 간단히 사용하기 위해서 나노 보드를 사용하였습니다.







(1) I2C 1602 LCD

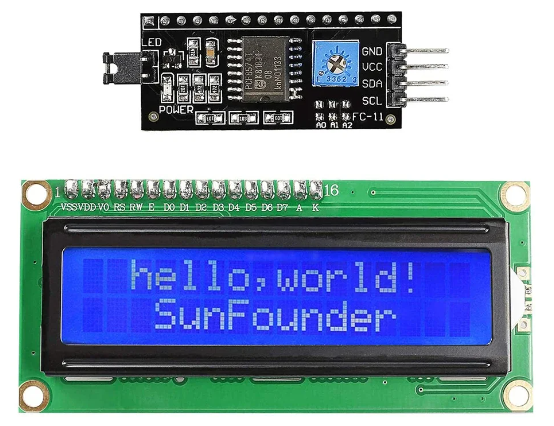

I2C 1602 LCD의 경우 아래와 같이 화면에 표시되는 모듈이며, GND, VCC, SDA, SCL  4개의 핀을 사용합니다.

(1602 또는 16x2 라고 하는 이유는 가로 16칸, 세로 2칸으로 구성되어 이름이 된 것입니다.)



I2C 1602 사용법에 대한 자세한 내용은 아래 글에서 확인 하실 수 있습니다.

https://copynull.tistory.com/381



[아두이노] 15. LCD 디스플레이 (I2C)

LCD 디스플레이 모듈을 활용해서 글씨를 출력하는 것을 구현하도록 하겠습니다. 기존의 LCD 모듈의 경우 12개의 핀이 있어서 배선을 일일이 넣어주고 화면 밝기 조절하는 가변저항도 따로 구현해

copynull.tistory.com







(2) 아두이노 나노

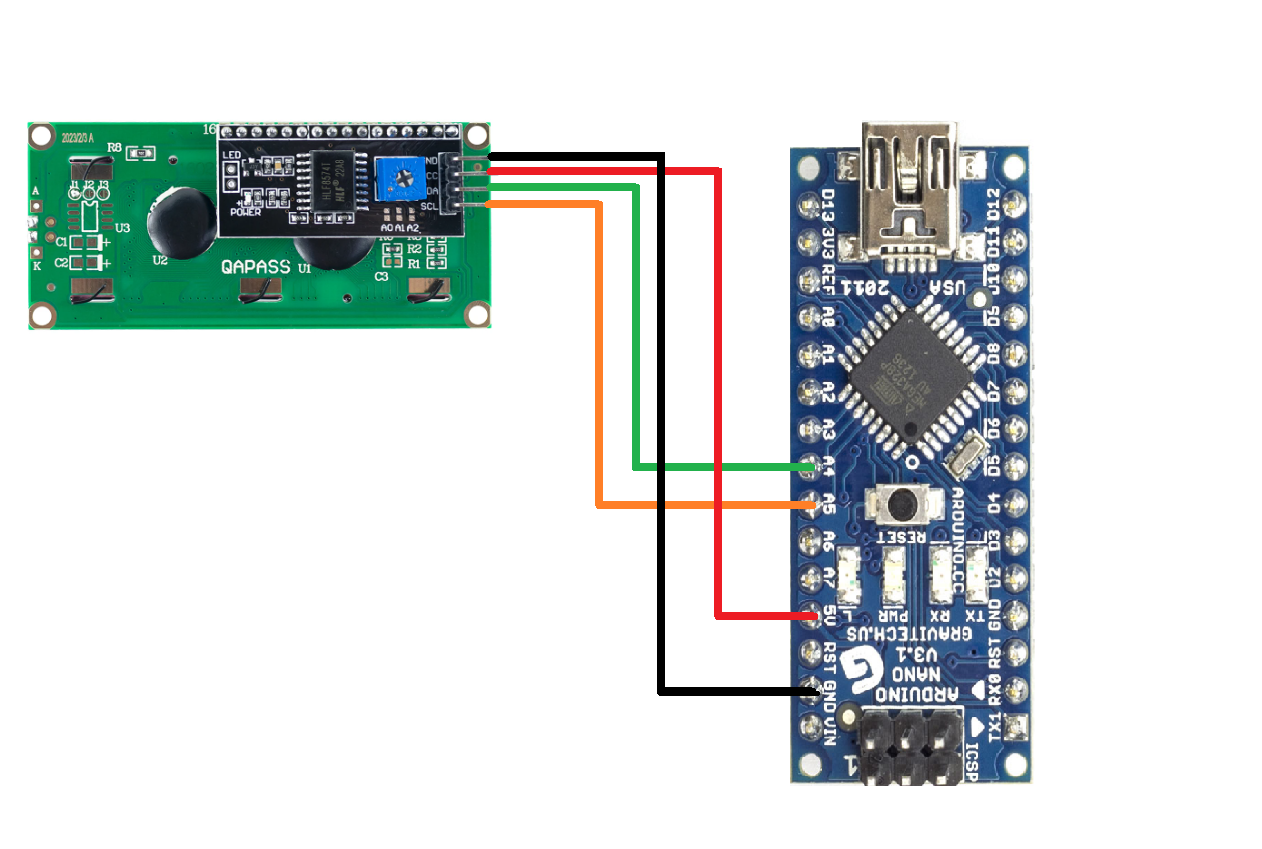

아두이노 우노의 경우 SDA SCL 포트가 존재하여 바로 다이렉트로 꽂으면 되지만 나노의 경우 멀티 포트로 사용되는 핀이 있어서 SDA SCL 포트가 약간 다릅니다.

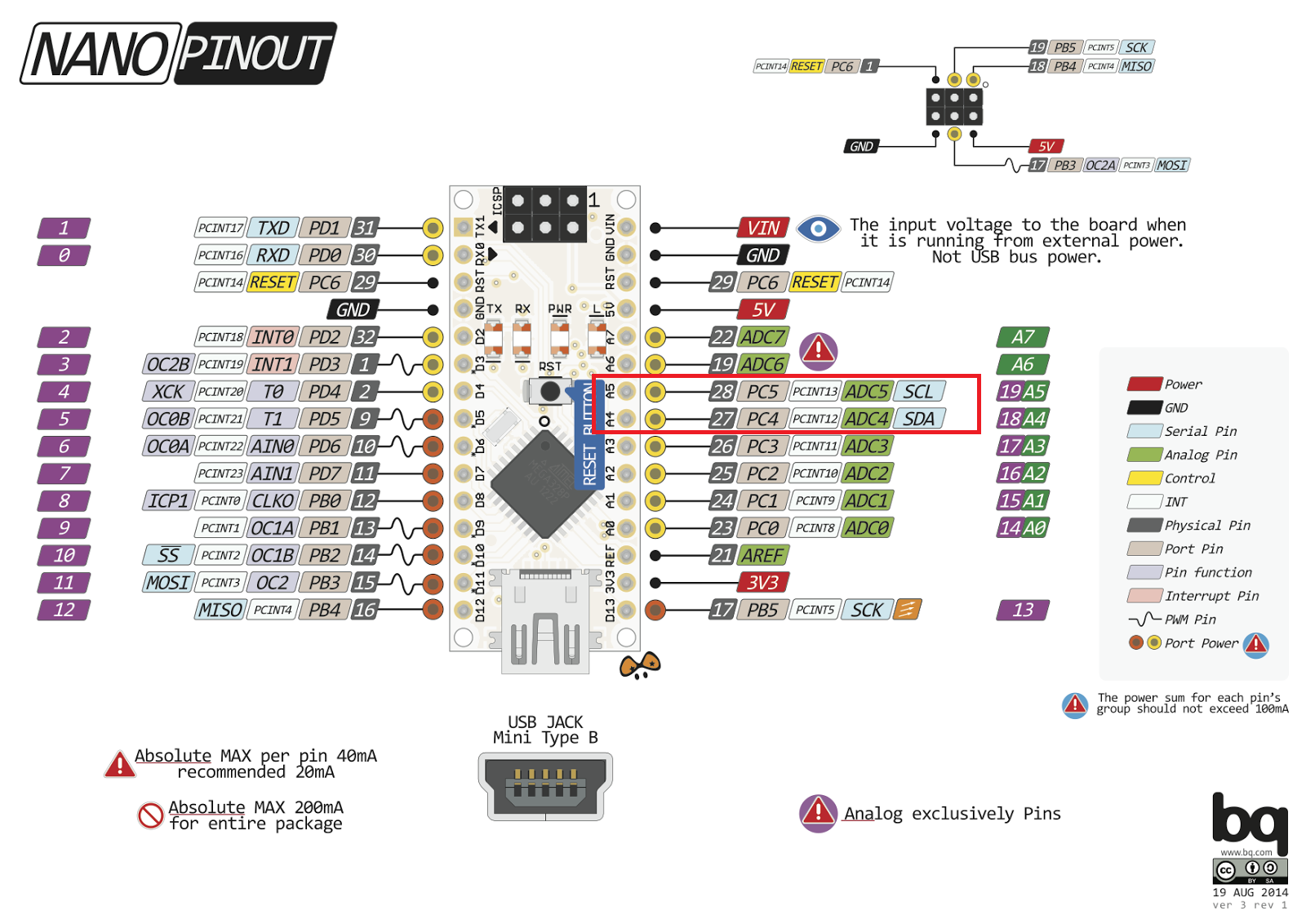

아래 핀맵을 보시고 확인하시면 됩니다.





위와 같이 SDA, SCL 포트는 A4, A5 로 되어 있는걸 확인할 수 있습니다.





다음 시간에는 본격적으로 컨트롤러 박스에 모든 모듈 및 회로, 전선등을 연결하는 것을 알아보도록 하겠습니다.
