[아두이노] 34. 병아리 부화기 및 육추기 겸용 만들기 (2) 전원 회로
임베디드/아두이노2024. 5. 18. 18:40
가장 기본적으로 전원 공급에 대해서 작업을 진행하도록 하겠습니다.
아두이노는 5v를 사용하기 때문에 안정적으로 공급하기 위해서 usb 5v 어뎁터를 활용하였으며, 220v 릴레이를 통한 전등 및 전란기 제어를 구성하였습니다.
(1) 5V USB 어뎁터 분해 및 회로 배선 구성

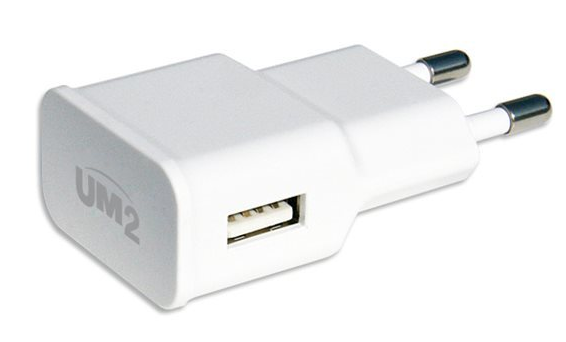

집에 굴러다니는 휴대폰 어뎁터 5V 1.2A 이상 되는 제품을 아무거나 있으면 됩니다. 없다면 다이소 가면 2~5 천원이면 살 수 있습니다.

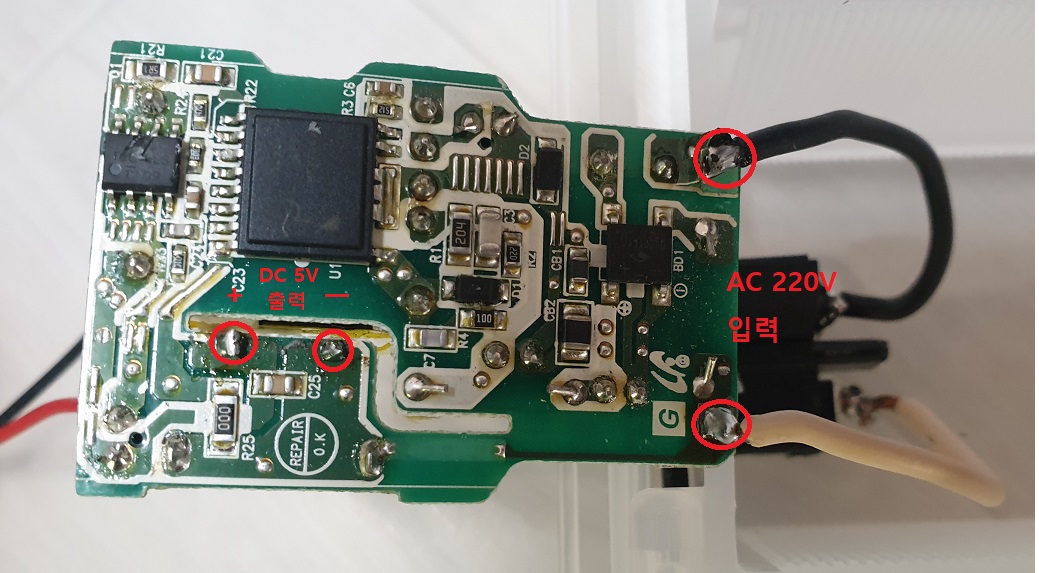

어뎁터를 분해하고 USB 소켓을 제거하면 아래와 같이 회로를 구성할 수 있습니다.
DC 5V 를 이용하여 아두이노에 전원 공급을 인가할 수 있습니다.

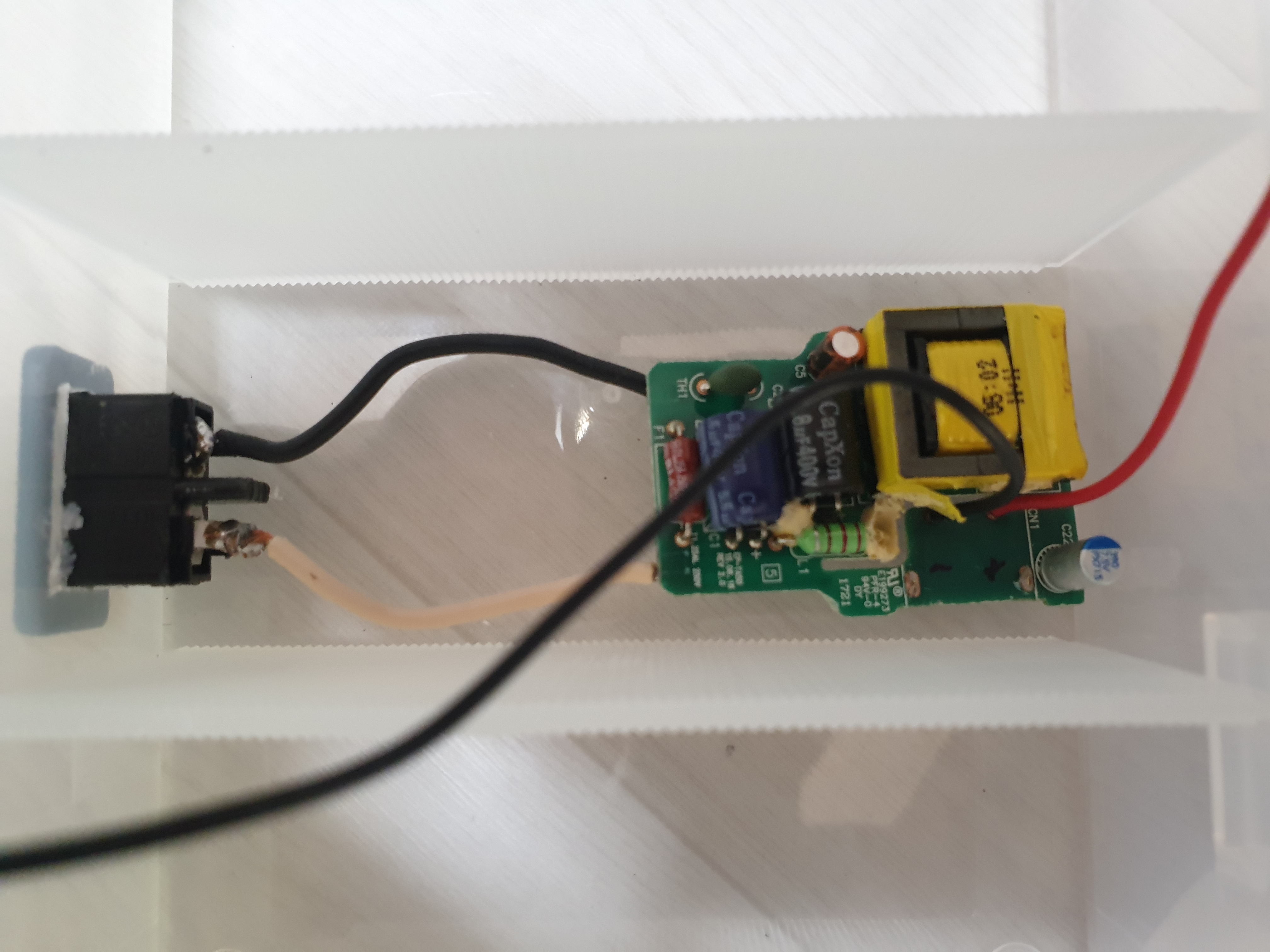

전원 코드를 쉽게 분리하기 위해 위와 같이 AC 연결 소켓을 사용하였으며, 간단히 DC 5V 배선을 연결하고 컨트롤 박스에 구성하였습니다.
다음은 릴레이를 연결하도록 해봅시다.
(2) 릴레이 구성 (백열 전구, 전란기)
릴레이를 사용하는 방법에는 아래 링크 이전 강의를 참고하시면 쉽게 이해할 수 있습니다.
[아두이노] 32. 릴레이를 사용하여 220V 전구 제어하기
아두이노에서 220v 를 제어하기 위해서는 릴레이라는 녀석을 사용해야 된다. 위와 같은 녀석이다. 간단히 좌측 NC C NO 가 있으며 우측에서는 신호선과 5v+ GND가 있습니다. NC : Normal Close 로써 평상
copynull.tistory.com

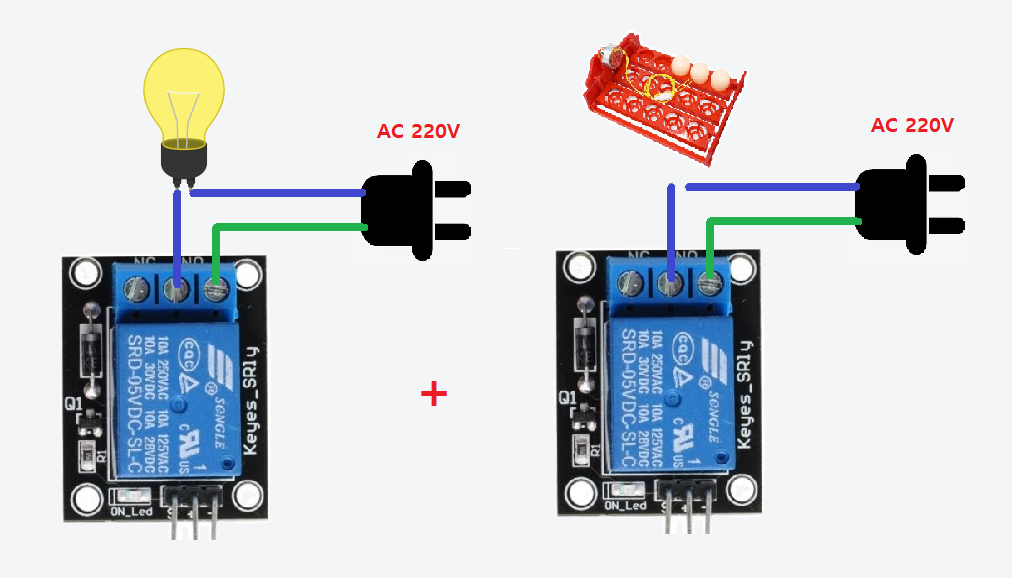

자 아래와 같이 전구와 전란기를 각각 릴레이를 사용하여 아두이노에서 제어할 수 있습니다.

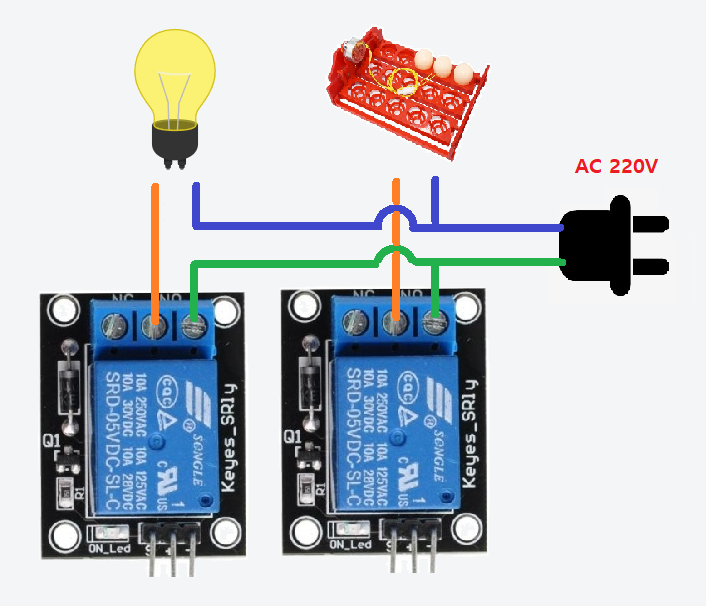

그럼 이 릴레이를 아래와 같이 점프시켜 배선도를 구성할 수 있습니다.

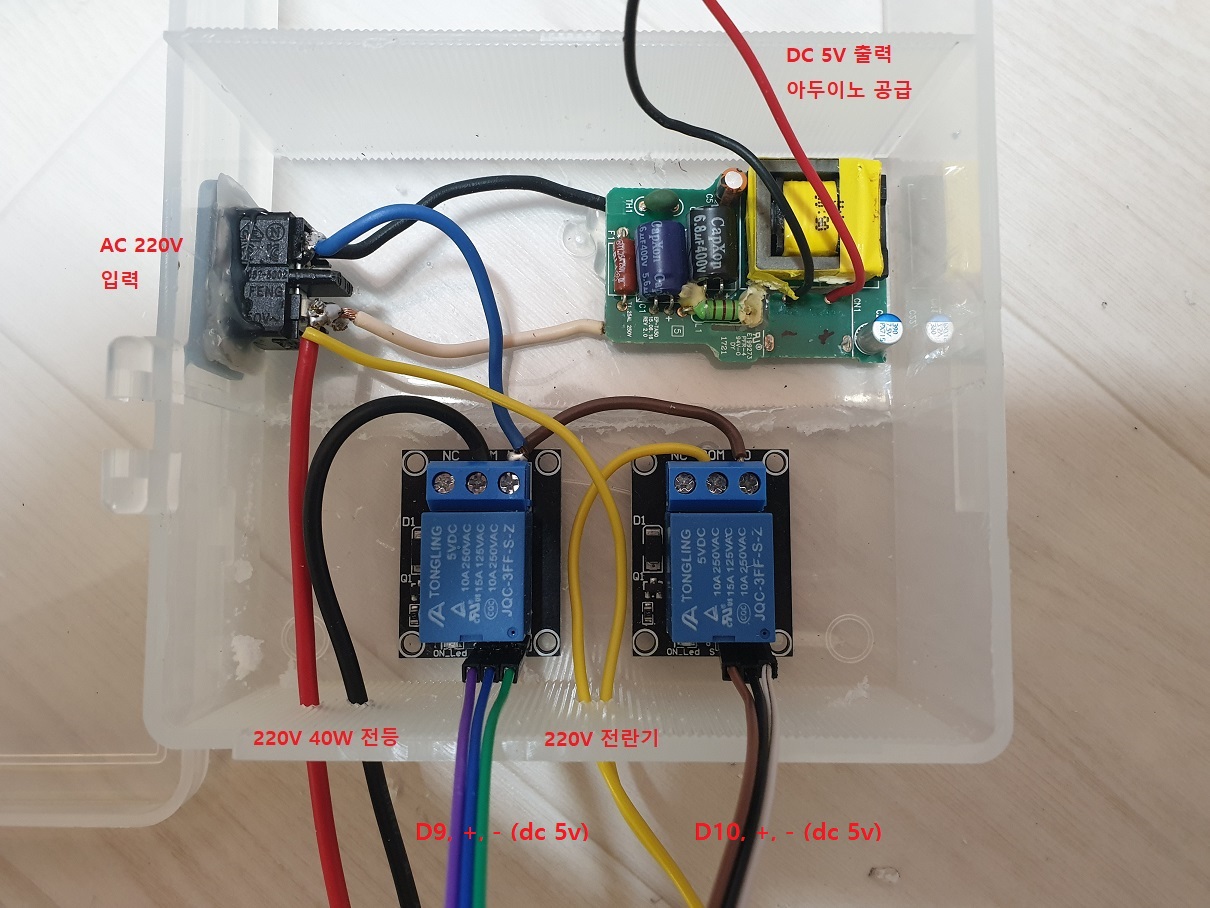

그럼 실제로 어떻게 연결하였는지 확인해 보도록 하겠습니다.
위와 같이 연결하였습니다.
자 전원 공급에 대한 부분은 끝이 난 것 같습니다.
다음 시간에는 아두이노 보드와 연동되는 부분에 대해서 진행해 보도록 하겠습니다.
