[아두이노] 33. 병아리 부화기 및 육추기 겸용 만들기 (1) 준비물

아두이노 나노 보드를 활용해서 병아리 부화기 및 육추기를 만들어 보겠습니다.



병아리 부화기와 육추기를 하나의 보드로 제어 가능하도록 할 생각입니다.

(병아리가 부화하기까지 시간은 21일이 걸리고 그리고 그 후 육추기에서 약 한달 정도를 더 지내게 됩니다. 그 후 야외 육추기에서 좀 더 키워서 성계랑 합사를 시킵니다)

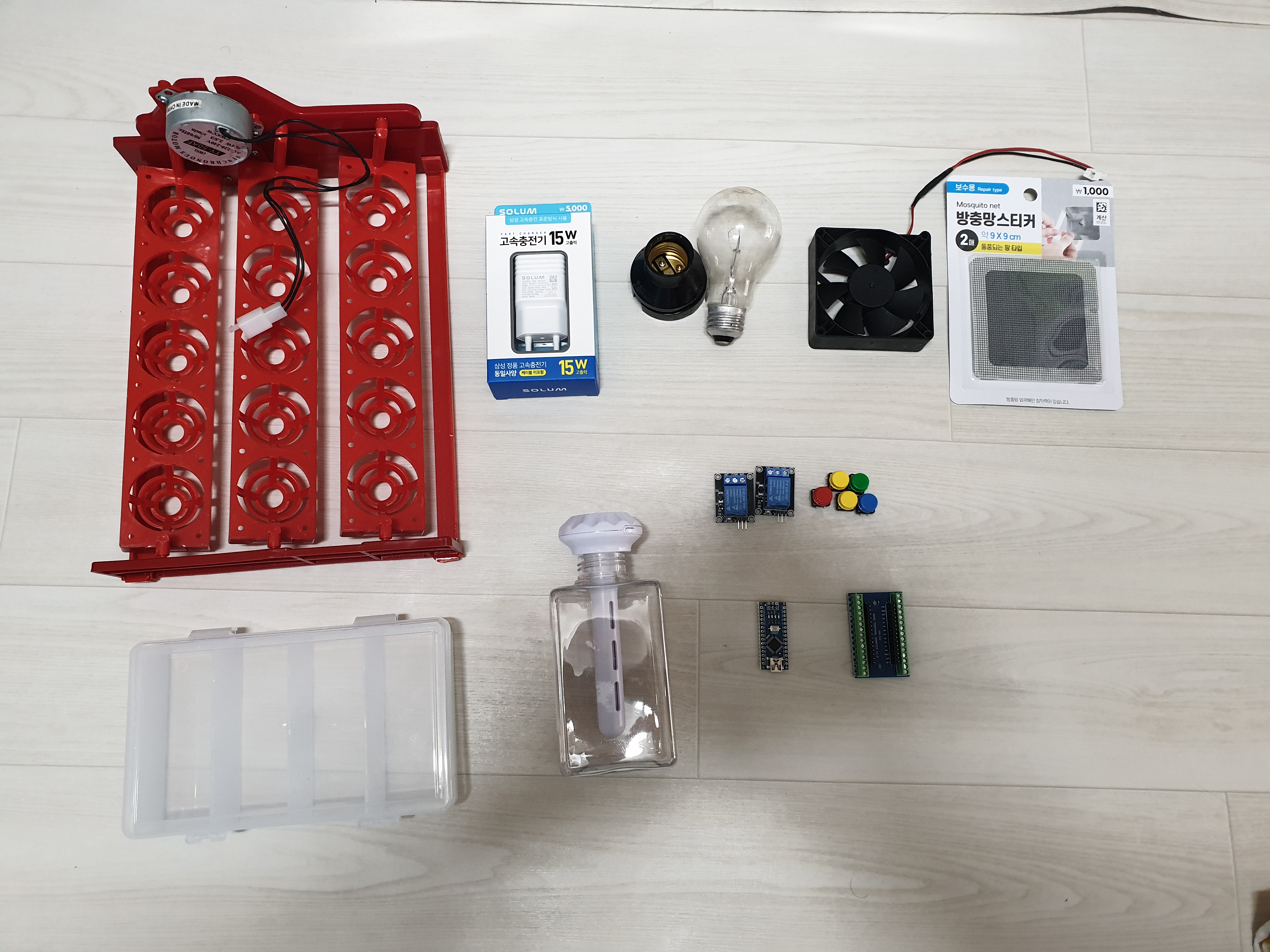

아래는 필요한 준비물 이고요 다음과 같습니다.



자동 전란기

휴대폰 충전 어뎁터

백열등 소켓

40w 백열등

5v 쿨링팬

방충망 스티커

컨트롤러 박스

가습기모듈

220v 릴레이 2개

토글스위치 5개

아두이노 나노 보드

나노보드 소켓

I2C 1602 LCD 디스플레이

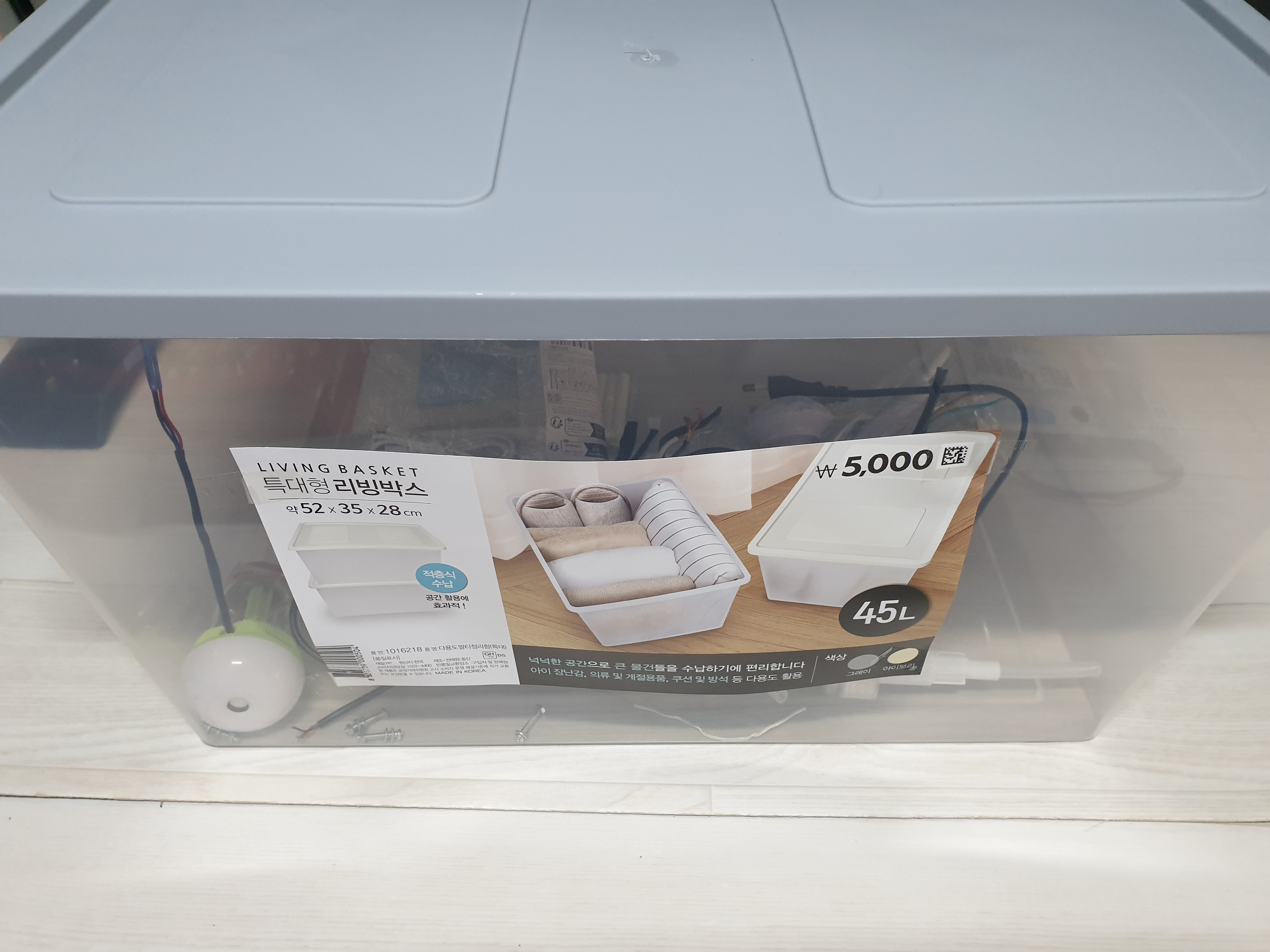

리빙박스 1개

기타 단열보드 등



방충망 스티커는 쿨러를 달게 되면 2군데 (흡기, 배기) 구멍을 뚫게 되는데 방충망 스티커로 막아줘야되서 구매하였습니다.

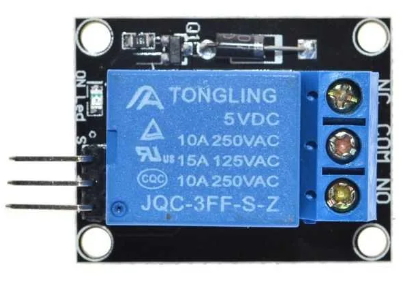

220v 릴레이는 1개는 전란기를 제어용이고, 다른 하나는 백열등 제어용 입니다.

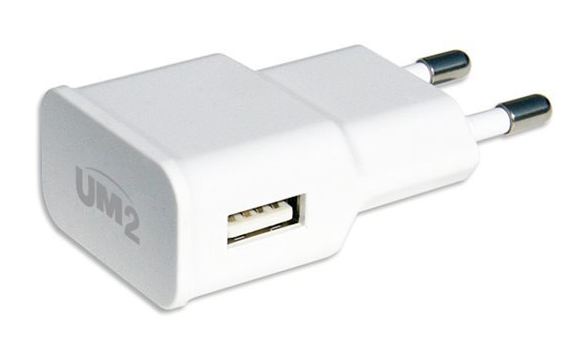

5v 휴대폰 충전 어뎁터의 경우 아두이노 나노 보드의 전원 공급용 입니다. (220v 5v dc 컨버터 모듈을 사용하셔도 됩니다)

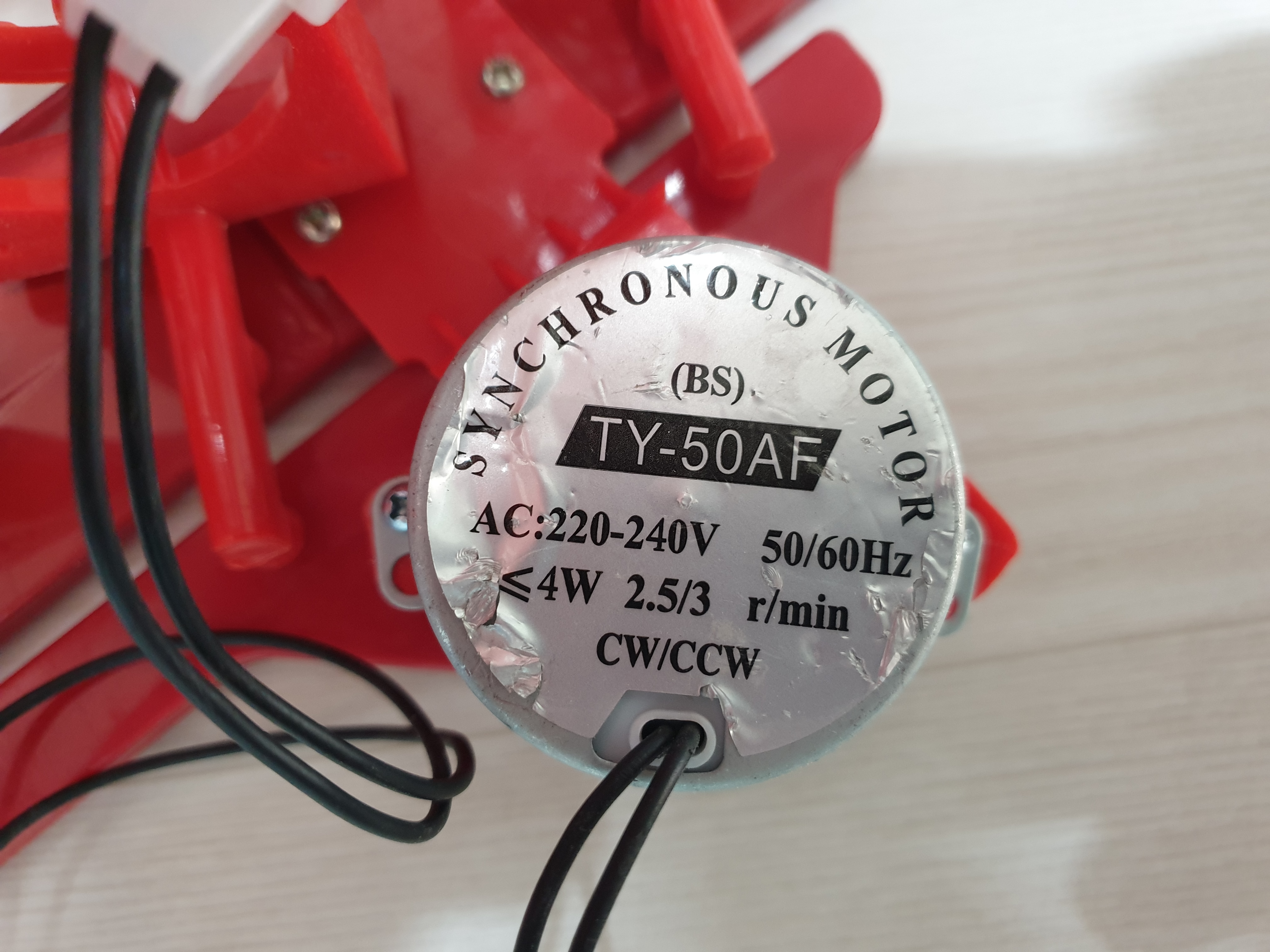

전란기는 아래와 같이 모터를 구매하였고요, 220v 용이고 타이머 있어야 되는 방식인데 이게 더 싸더라고요, 어차피 타이머는 아두이노에서 구현하면 되므로 저렴한걸로 구매했습니다.

(4시간마다 자동으로 전란되는 전란기는 좀 더 비쌉니다. 그 제품은 220v를 다이렉트로 꽂아서 자동으로 4시간마다 전란시켜주는 모델입니다. 아두이노에서 제어하기 싫으시다면 그걸 사용하셔도 상관없습니다.)

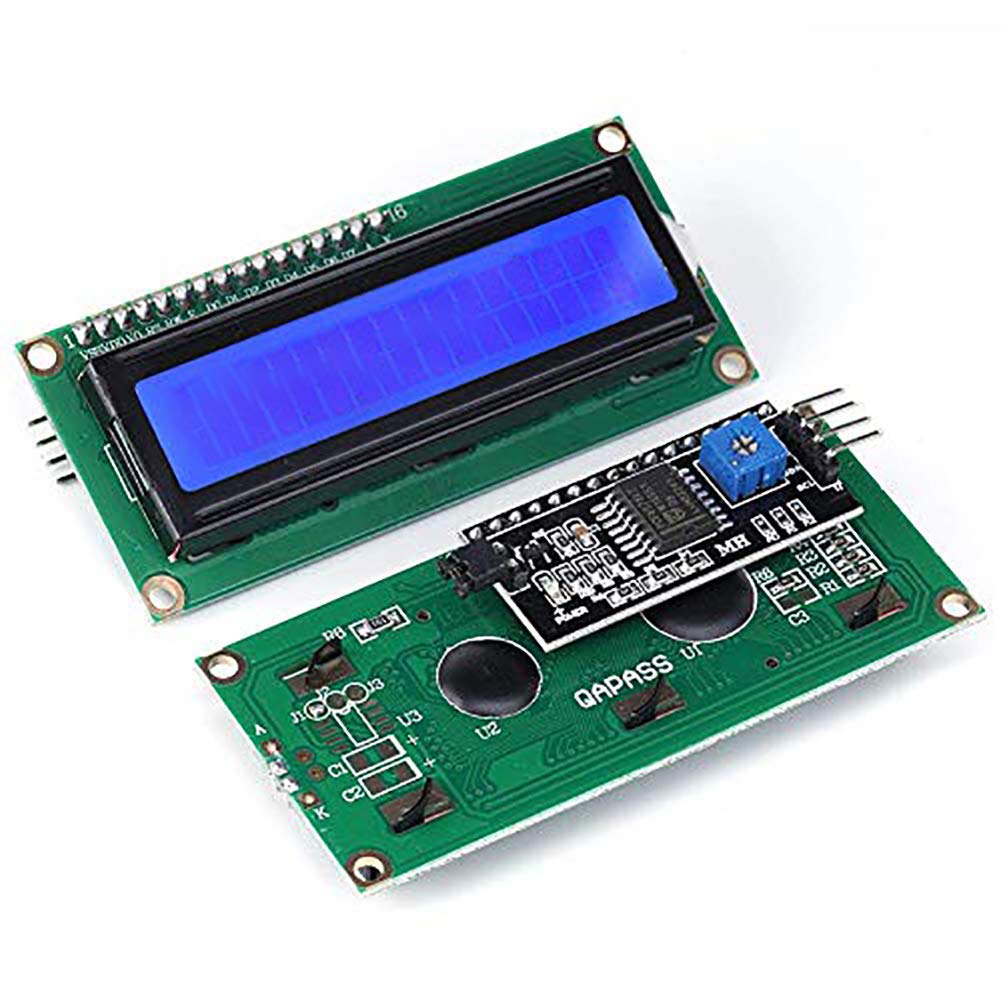

디스플레이는 아래와 같이 I2C 1602 LCD 로 표시합니다.



대략 가격을 계산해 보았습니다.



자동 전란틀 1개  - 15,000원

휴대폰 충전 어뎁터(다이소) 5000원

백열등 소켓 및 40w 백열등 3000원

5v 쿨링팬 3000원

방충망 스티커(다이소) 1000원

컨트롤러 박스(다이소) 1000원

가습기모듈 (테무) 2500원

220v 릴레이 2개(알리) 개당 500원

토글스위치 5개(알리) 개당 30원

아두이노 나노 보드 3000원

I2C 1602 LCD 3000원

나노보드 소켓(테무) 1500원

리빙박스 1개(다이소) 5000원



-----------------------------------------------

합계                        44,150원







이 정도 나왔네요, 사실 전 자동 부화기 괜찮은거 구매하려면 10만원 넘게 들어가는데 간단하고 싸게 만들기 위해서 그리고 내 입맛대로 컨트롤러 설정 등을 코드로 만들 수 있다는 장점이 있기 때문에 아두이노로 만들어 보게 되었습니다.
