[아두이노] 37. 병아리 부화기 및 육추기 겸용 만들기 (5) 모듈 배치 회로도

구성된 모든 모듈과 회로를 배치하였습니다.

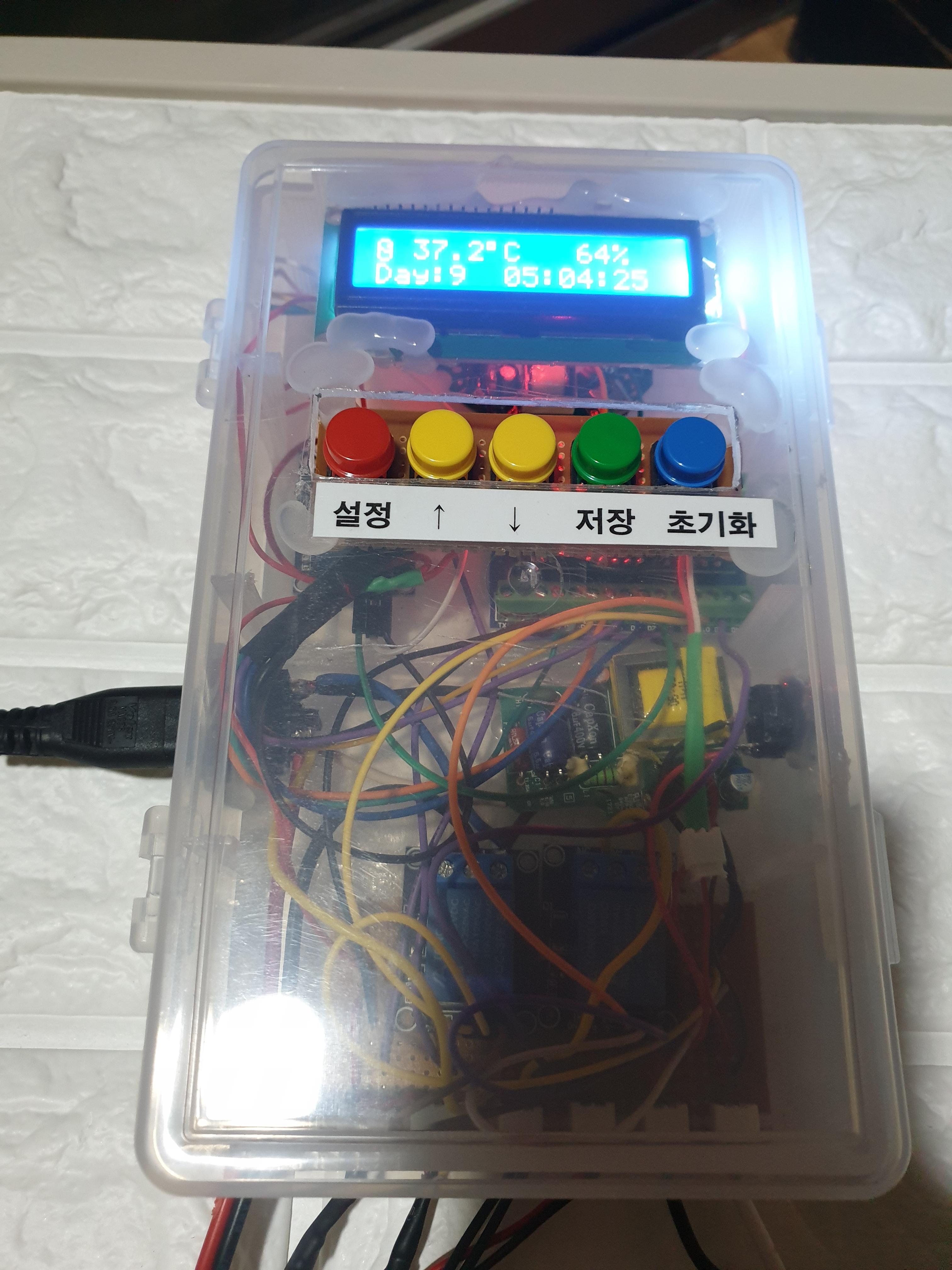

LCD 에는 온도, 습도, 날짜일수, 시간이 표시 됩니다.

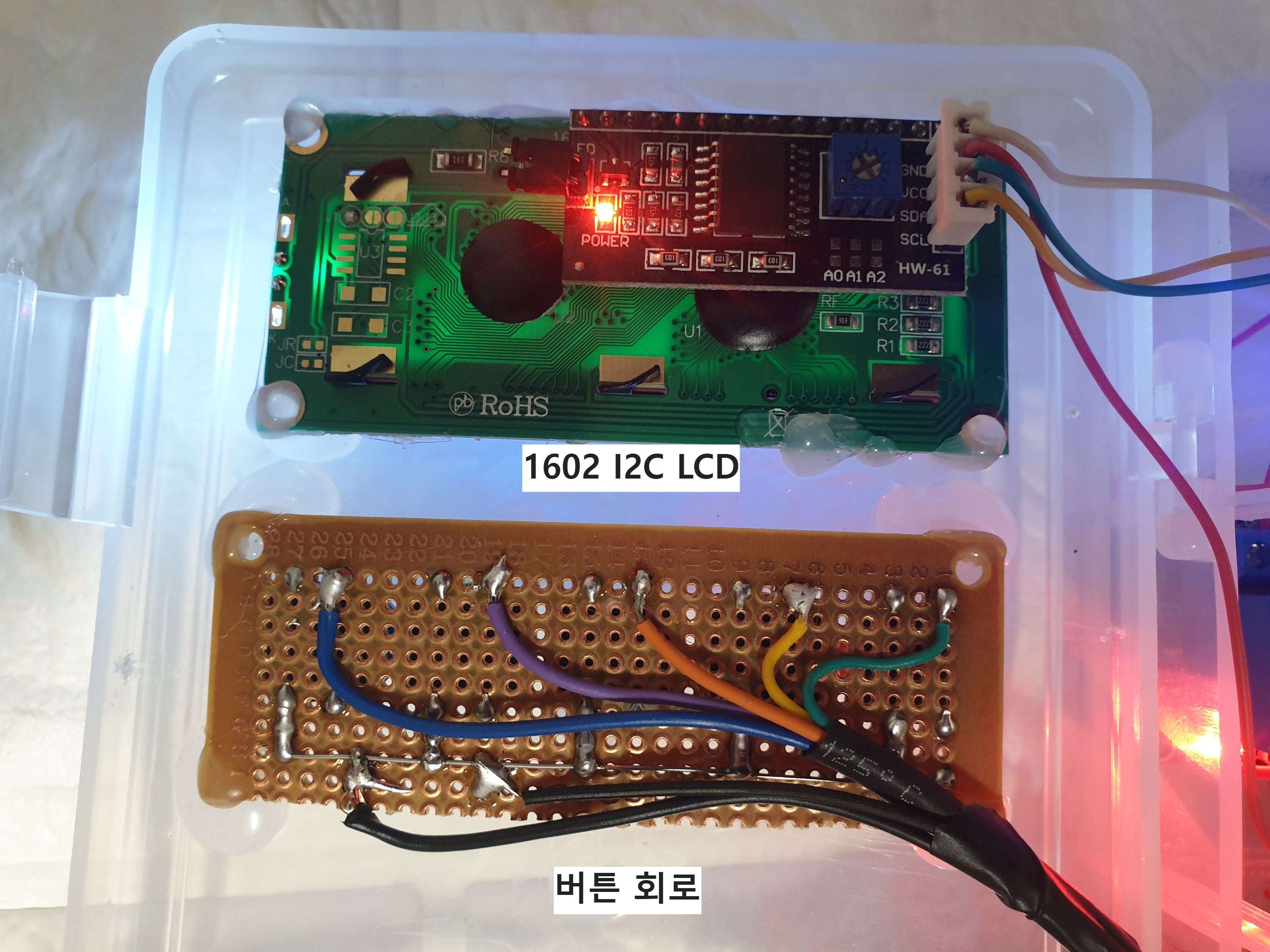

1602 LCD 모듈과 버튼 회로를 좌측에 배치하고 글루건으로 고정하였습니다.









가습기 모듈을 내장하고 릴레이를 사용하여 제어하였습니다.

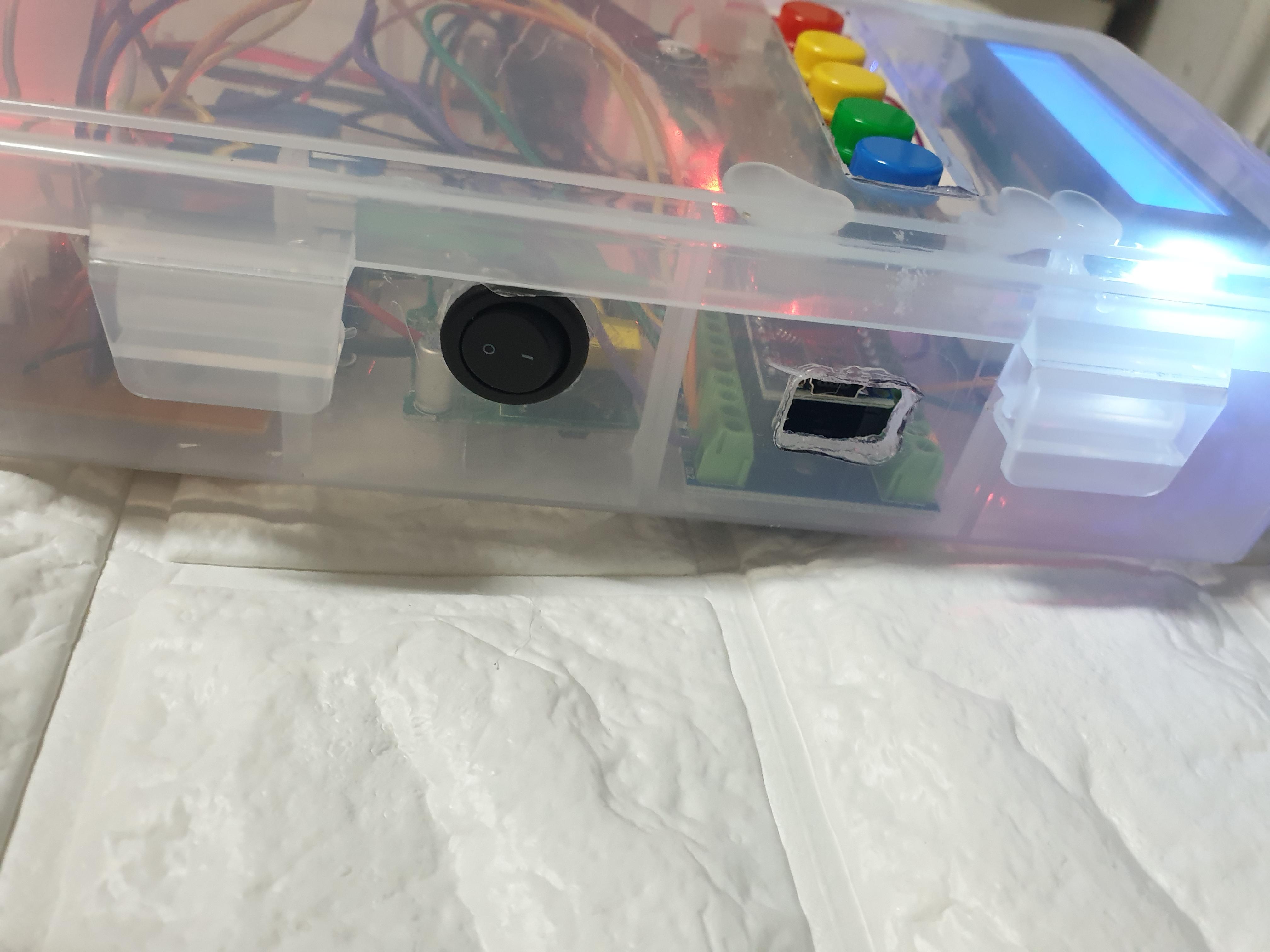

우측에 아두이노 USB를 연결하기 위한 구멍을 내 주었고, 실내 전등 스위치가 필요해서 스위치를 하나 달아주었습니다.

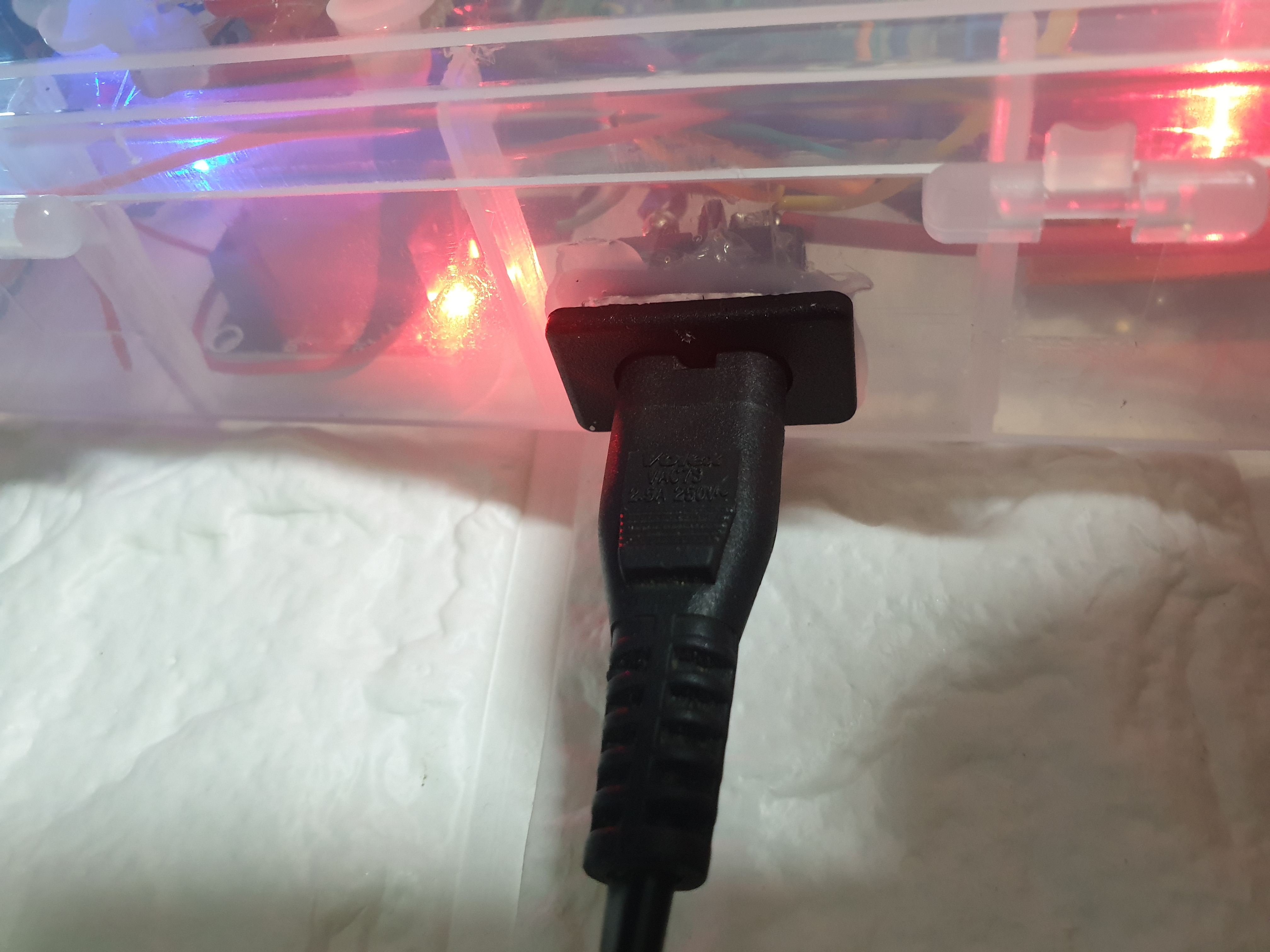

전원 커넥터는 아래 라디오용 커넥터를 사용하였습니다.

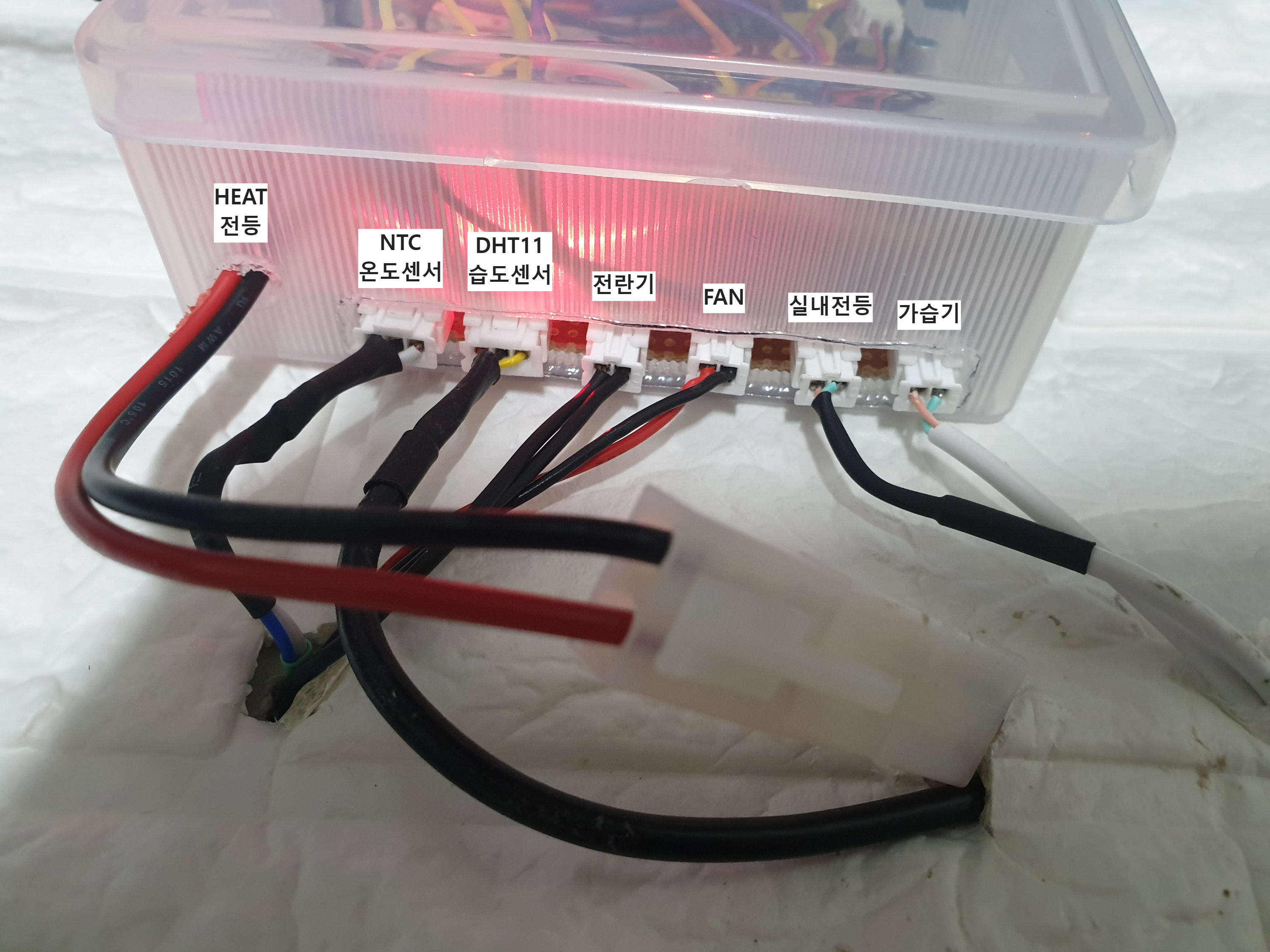

각 센서 및 모듈쪽으로 연결되는 인터페이스 입니다

(DHT11 센서는 온도와 습도를 모두 확인할 수 있는 모듈입니다만 온도의 정확도가 떨어져서 습도만 사용하고 온도센서는 별도로 NTC 써미스터 온도센서를 사용하여 감지하였습니다)

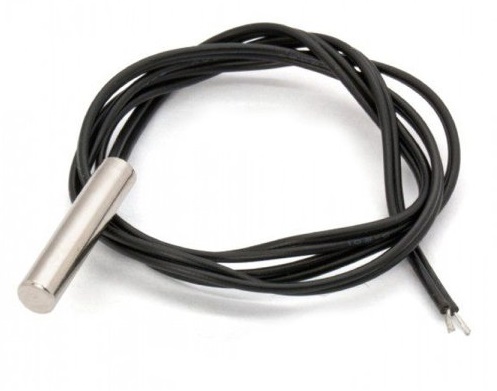

NTC 써미스터 온도센서

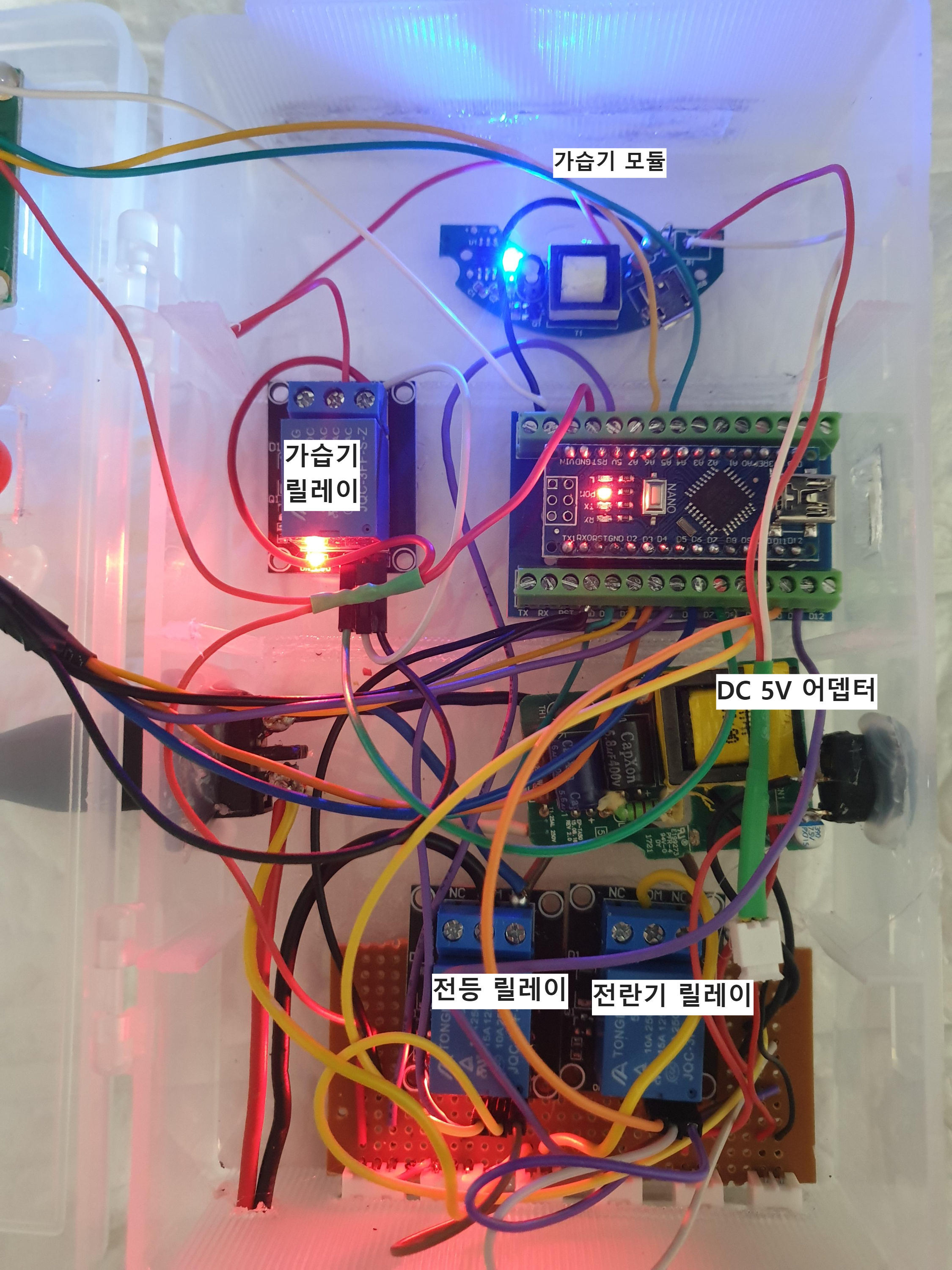

실내 모습입니다.

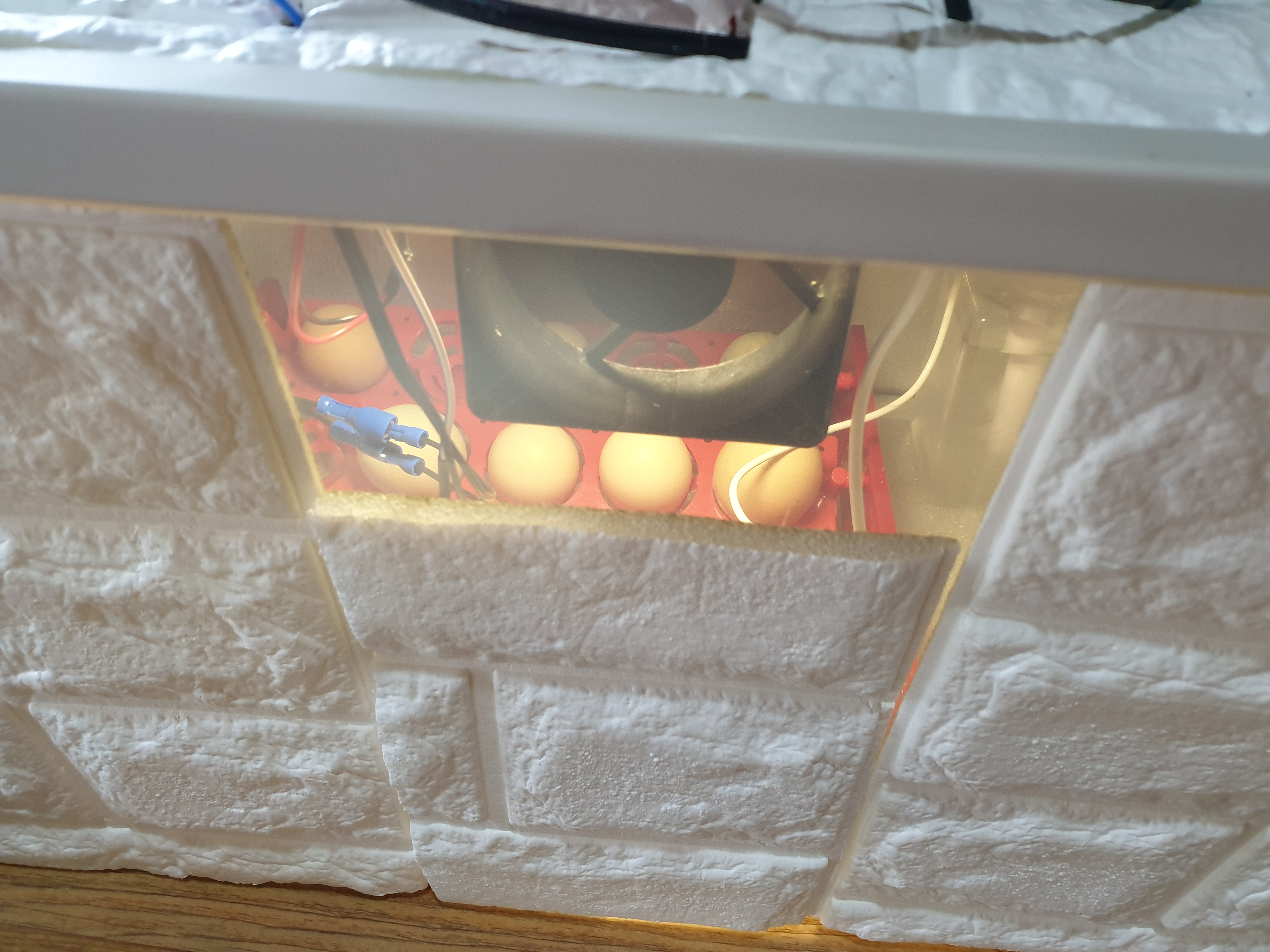

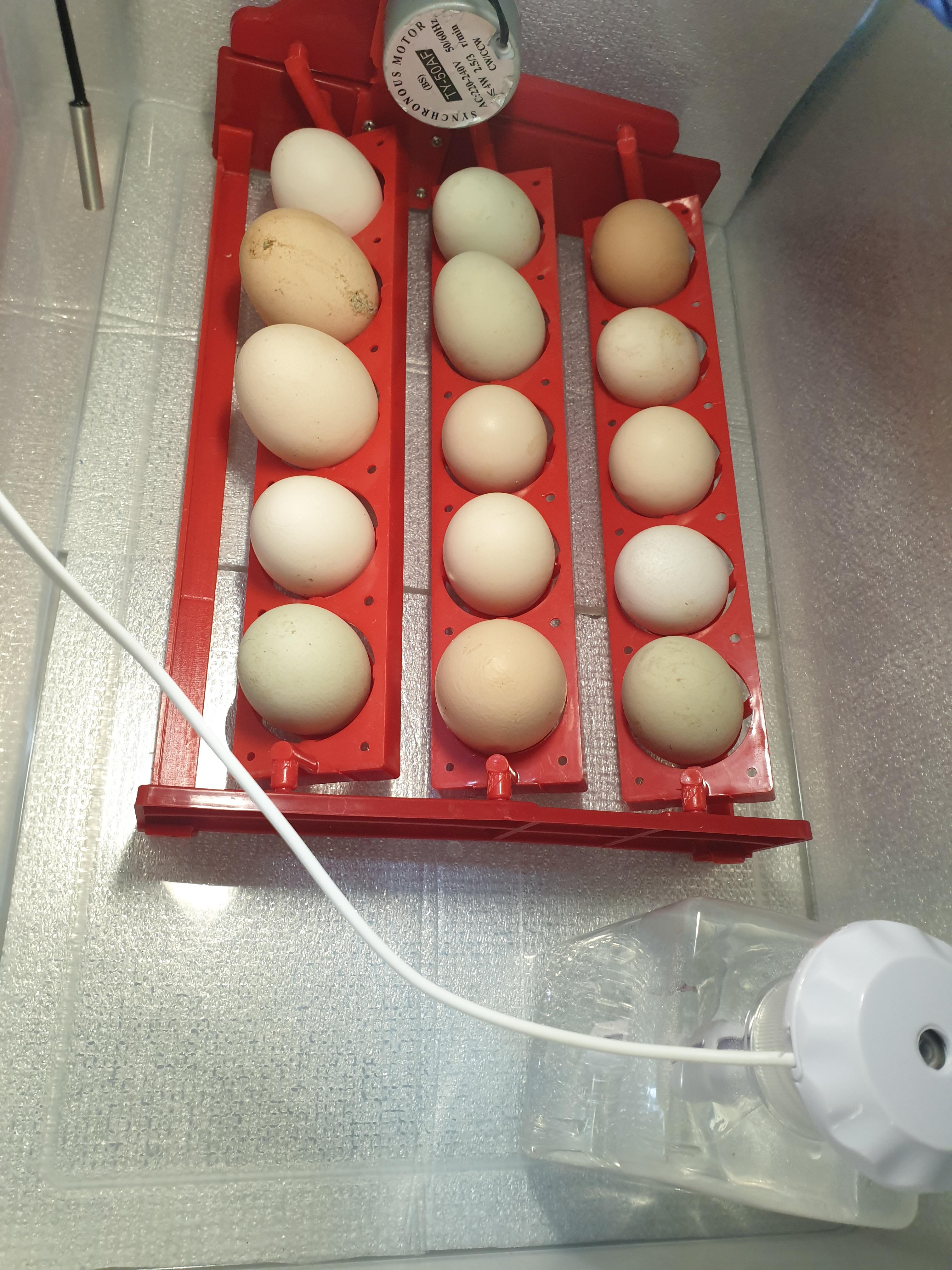

전란기와 가습기가 들어있습니다. 또한 상부쪽에 HEAT 모듈, 팬, 전등 및 NTC 온도센서가 고정되어 있습니다.





리빙박스 두께가 얇아서 단열제로 전체적으로 돌려주었습니다. 해당 폼은 다이소에서 판매하는 벽돌모양 단열제 입니다.











아두이노 연결 핀

D2      설정

D3      ↑

D4      ↓

D5      SAVE

D6      RESET

D7      가습기 (가습기 릴레이 NO입력 전압을 보드 3.3v 로 연결)

D8      습도 센서

D9      전등   (220v 릴레이)

D10    전란기 (220v 릴레이)

D11    Fan

A4      SDA

A5      SCL

A7      NTC 온도 센서





다음 시간에는 소스코드에 대해서 알아보겠습니다.
