[아두이노] 30. IR 센서 + lcd 모듈 응용 예제
임베디드/아두이노2021. 3. 27. 16:02

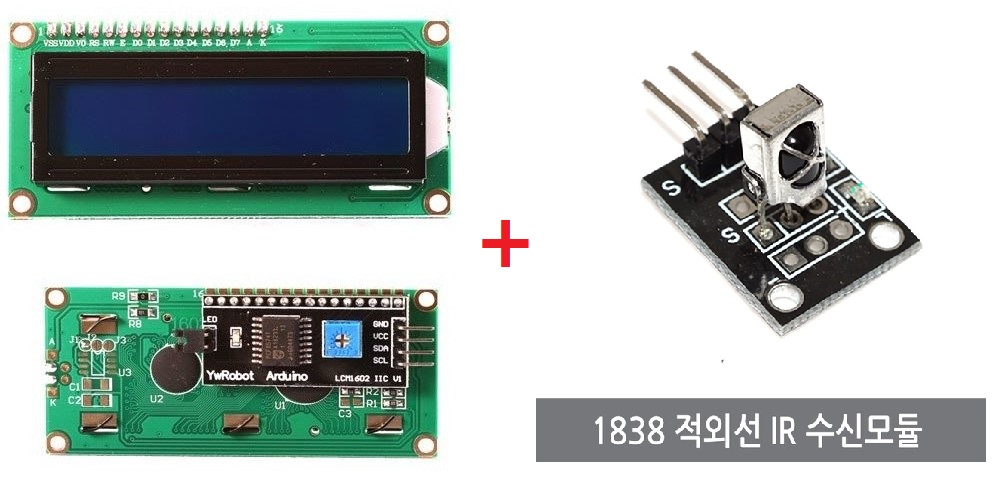

IR센서 및 리모컨과 lcd 모듈을 활용한 응용 예제입니다. 두가지를 응용한 예제를 댓글로 문의 받아 제작하였습니다.
간단히 예제를 설명하면, 리모컨의 숫자키와 OK 버튼을 활용하며, 숫자키(0 ~ 9) 를 누르면 LCD 창에 순차적으로 해당 숫자를 출력합니다. OK 버튼을 누르면 모든 lcd의 내용이 삭제되며 처음으로 커서가 돌아갑니다.
자세한 내용 참조는 아래 두 내용을 참조하시면 되겠습니다.
[아두이노] 15. LCD 디스플레이 (I2C)
[아두이노] 15. LCD 디스플레이 (I2C)
LCD 디스플레이 모듈을 활용해서 글씨를 출력하는 것을 구현하도록 하겠습니다. 기존의 LCD 모듈의 경우 12개의 핀이 있어서 배선을 일일이 넣어주고 화면 밝기 조절하는 가변저항도 따로 구현해
copynull.tistory.com
[아두이노] 19. IR 적외선 수신 센서 및 리모컨
[아두이노] 19. IR 적외선 수신 센서 및 리모컨
IR 적외선 수신 센서는 적외선 리모컨용 38khz 대역의 적외선을 수신하여 출력하는 센서로 아두이노에서 적외선 신호를 감지 판별할 수 있습니다. 적외선은 우리 생활의 많은 분야에
copynull.tistory.com

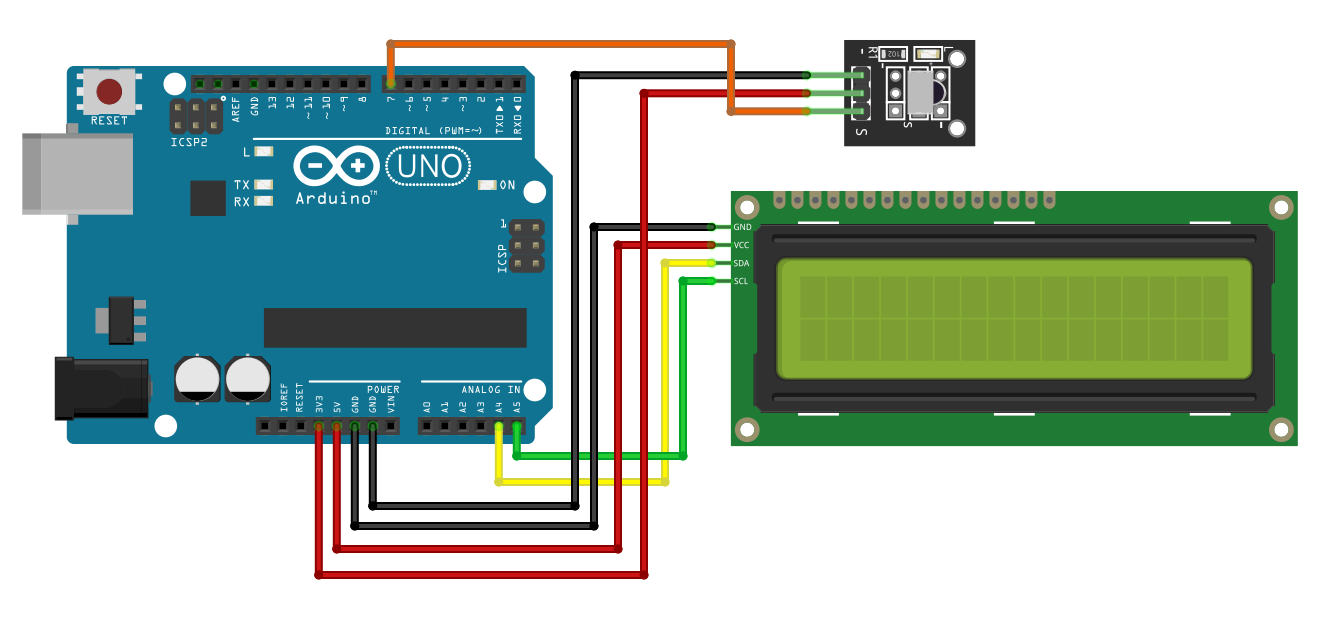

회로도
모듈 핀 배치
| I2C 모듈 | IR센서 | 아두이노 |
| VCC | - | 5V |
| GND | - | GND |
| SDA | - | A4 |
| SCL | - | A5 |
| - | VCC | 3.3V |
| - | GND | GND |
| - | DATA | 7 |

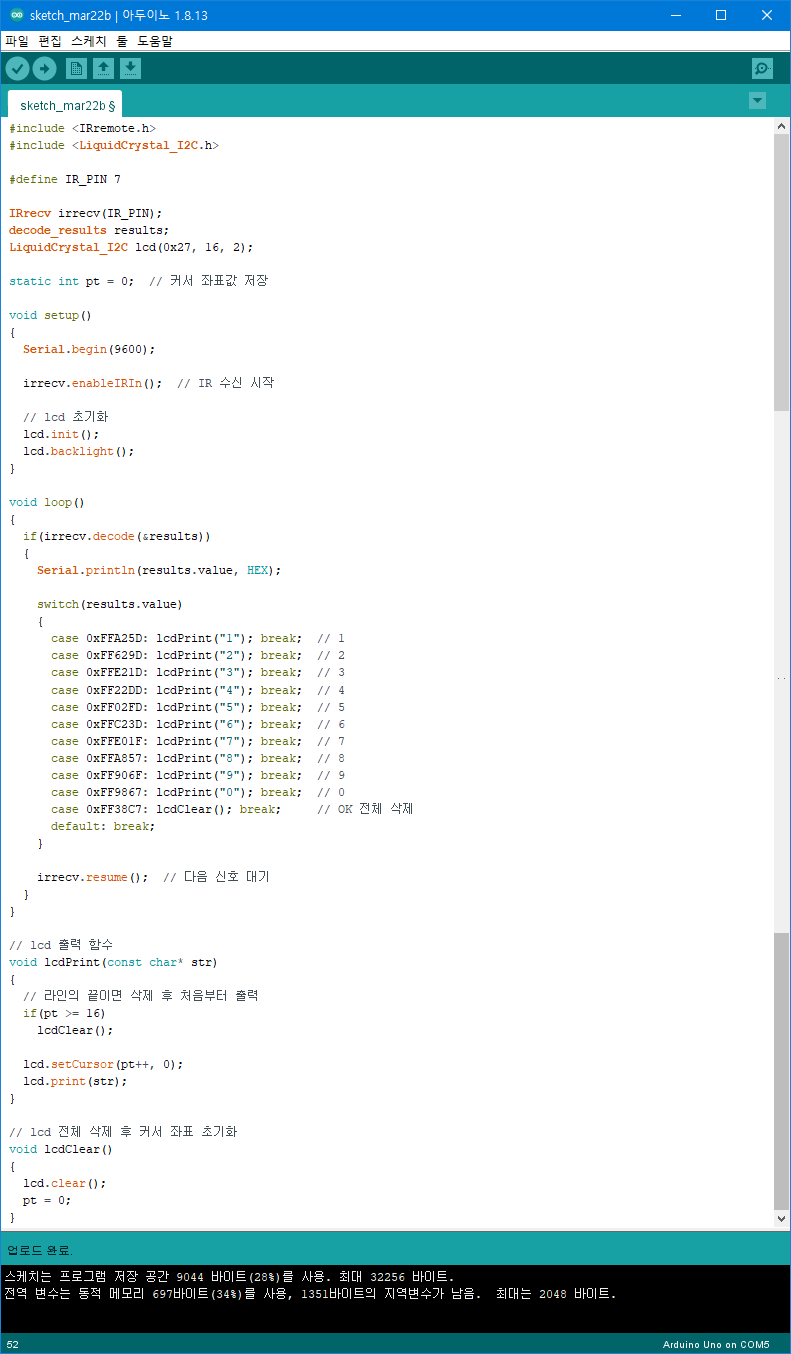

코드

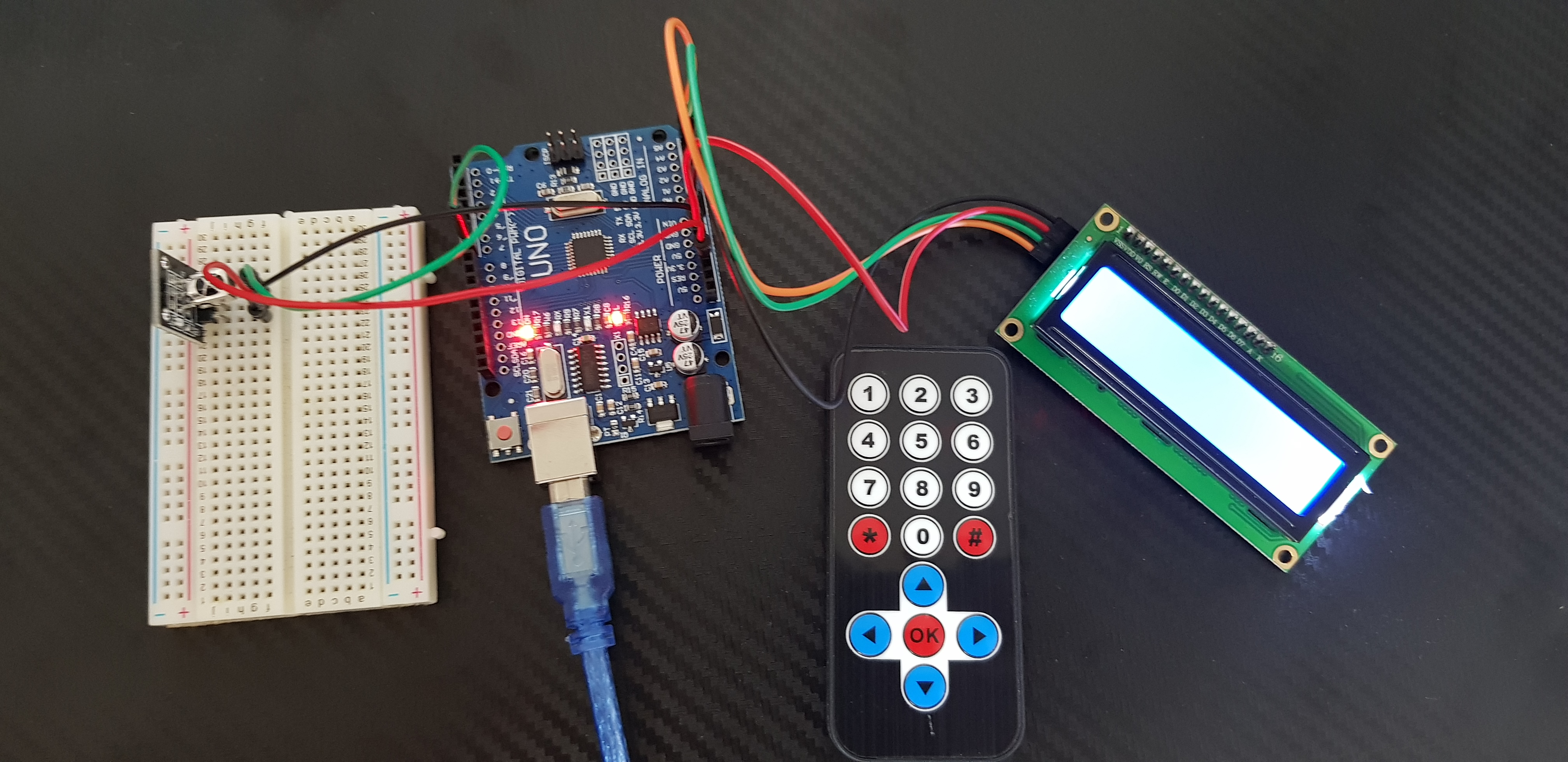

결과
