[아두이노] 22. 서보 모터 (Servo Motor)

* 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

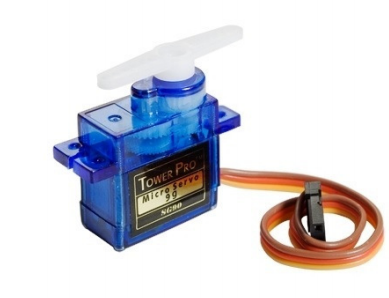

180도 제어 서보모터





서보모터는 연속으로 돌아가는 DC모터와는 달리 원하는 각도와 속도를 제어하는 모터입니다.

일반적으로 RC카의 방향제어나 로봇팔 관절제어 등에 많이 사용됩니다.





이번 시간에서는 위 사진과 같은 180도 각도를 사용하는 서보모터를 사용하여 가변저항을 통해 서보모터가 어떻게 구동되는지 간단히 예제를 구성합니다.







아두이노 SG-90 DXW90 서보모터 Arduino SG90 Servo Motor - 액세서리 | 쿠팡

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."







준비물



아두이노 우노, 서보모터, 가변저항, 점프선 등

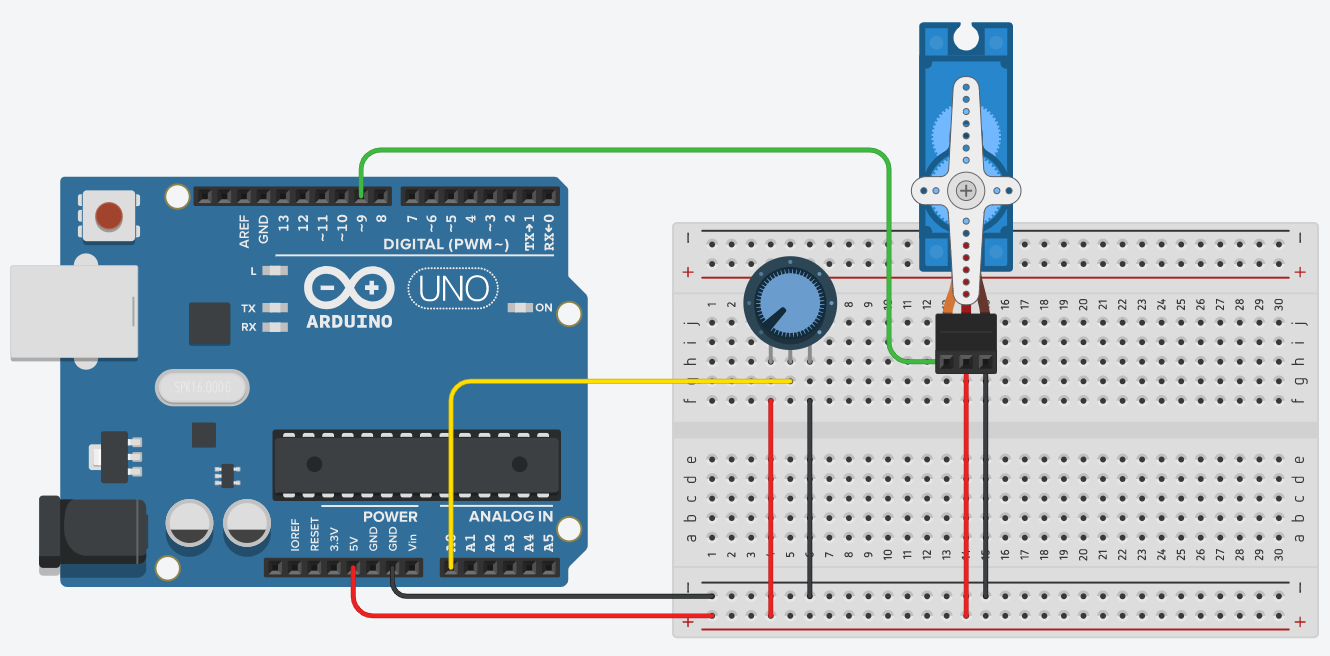

회로도

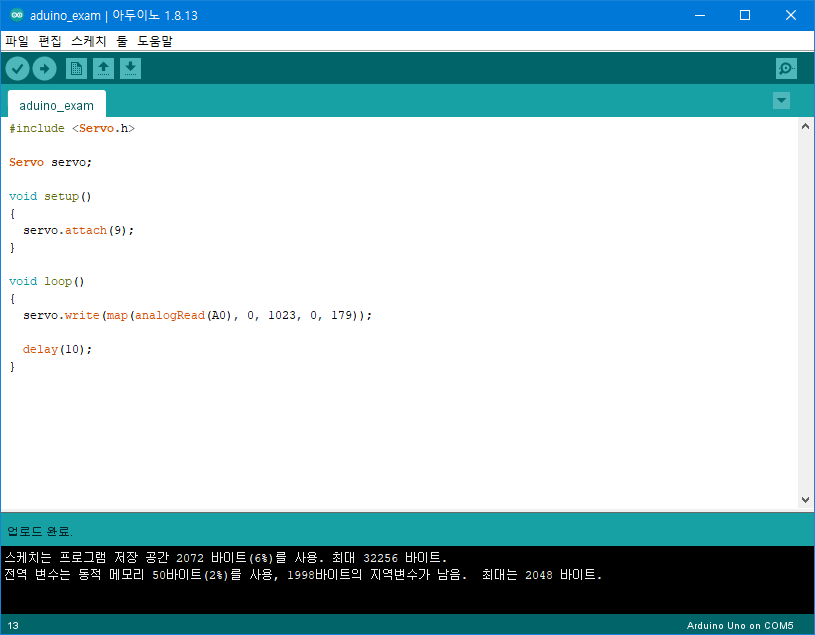

코드

가변저항을 통해 저항값의 범위를 180도로 제어하기 위해 1024의 범위를 180으로 mapping 변경하여 서보모터에 값을 전달하여 각도를 조절합니다.





결과
