[아두이노] 21. 피에조 스피커를 활용한 전자키보드 만들기
임베디드/아두이노2021. 1. 2. 16:23
이번 시간에는 지난 시간에 배운 피에조 부저를 활용하여 전자키보드를 만들어보도록 하겠습니다.
피에조부저에서 8개의 푸시버튼을 누르면 도레미파솔라시도를 재생하도록 합니다.
핀 배치도
|
구분 |
핀번호 |
|
피에조부저 |
12 |
|
도 |
2 |
|
레 |
3 |
|
미 |
4 |
|
파 |
5 |
|
솔 |
6 |
|
라 |
7 |
|
시 |
8 |
|
도 |
9 |
준비물
아두이노 우노, 피에조부저, 푸시버튼 x 8, 10kΩ 저항 x 8, 점프선 등

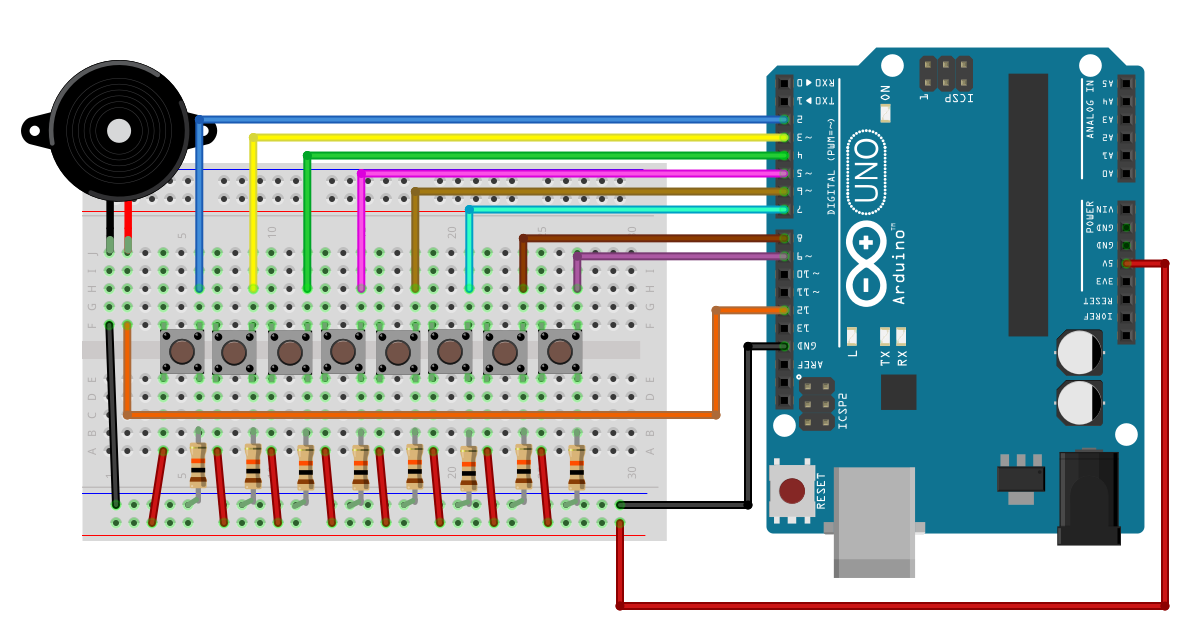

회로도

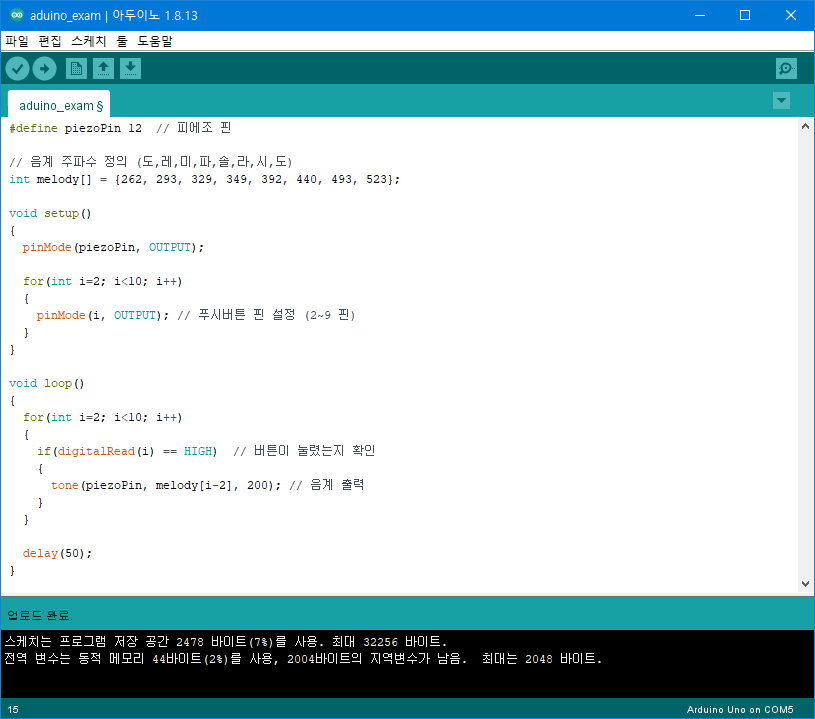

코드
결과
