[아두이노] 19. IR 적외선 수신 센서 및 리모컨

IR 적외선 수신 센서는 적외선 리모컨용 38khz 대역의 적외선을 수신하여 출력하는 센서로 아두이노에서 적외선 신호를 감지 판별할 수 있습니다.
적외선은 우리 생활의 많은 분야에서 사용되는데 적외선 수신센서의 경우 주로 TV 리모컨에서 많이 사용됩니다.

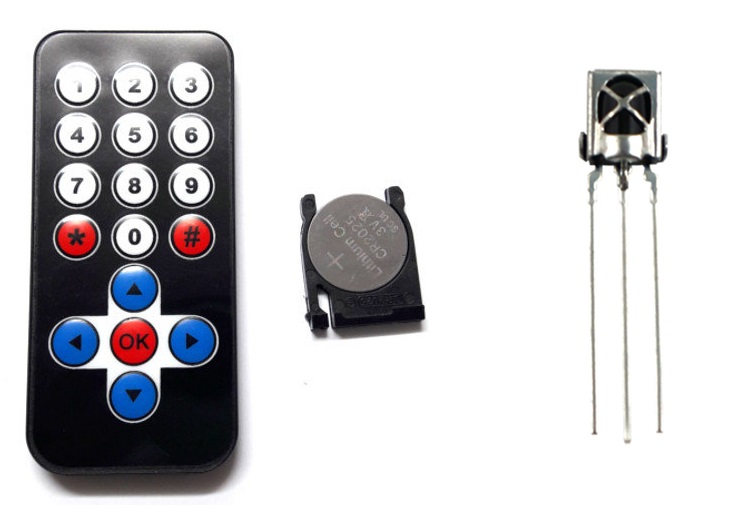

IR 적외선 수신 센서 및 리모컨





적외선 수신 센서를 활용하여 리모컨을 이용하여 원격으로 LED를 켜고 끄는 것을 만들어보겠습니다.

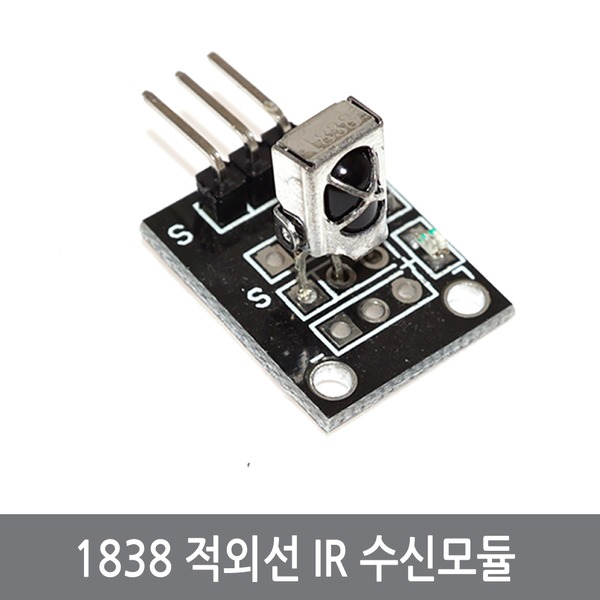

본 예제에서는 아래 모듈을 이용하여 간단히 만드는 것으로 합니다. 아래 회로도와 같이 저항을 연결하여 연결하셔도 똑같은 구조입니다. (모듈의 경우 저항이나 LED등을 하나의 기판에 같이 구성하여 따로 저항을 추가할 필요가 없는 장점이 있습니다)









라이브러리 설치



적외선 리모컨을 사용하기 위해서는 별도의 추가 라이브러리가 필요합니다.

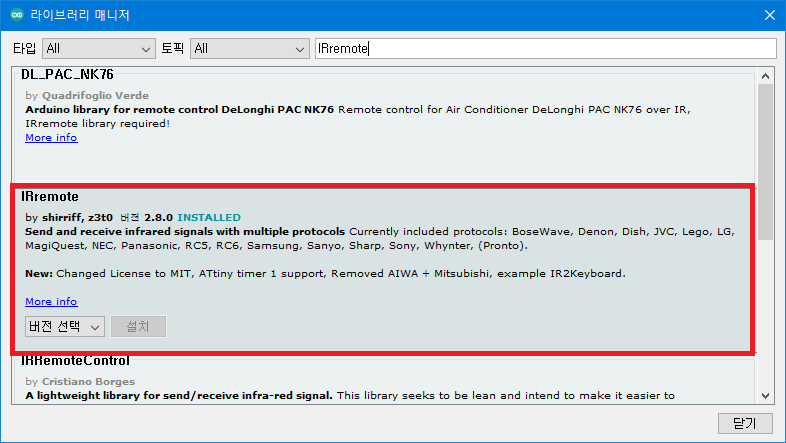

아래와 같이 IRremote 라이브러리를 설치합니다.









준비물



아두이노 우노, IR 적외선 수신센서(모듈), 리모컨, LED x 1, 220Ω 저항 x 2, 점프선 등





회로도

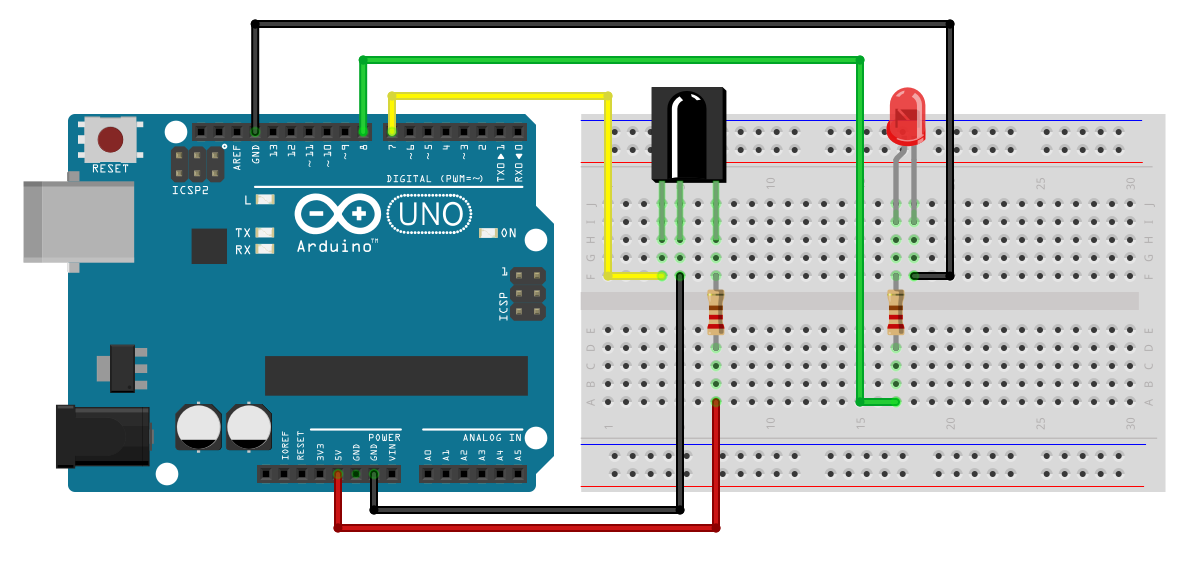

적외선 수신 센서 예제 회로도





코드

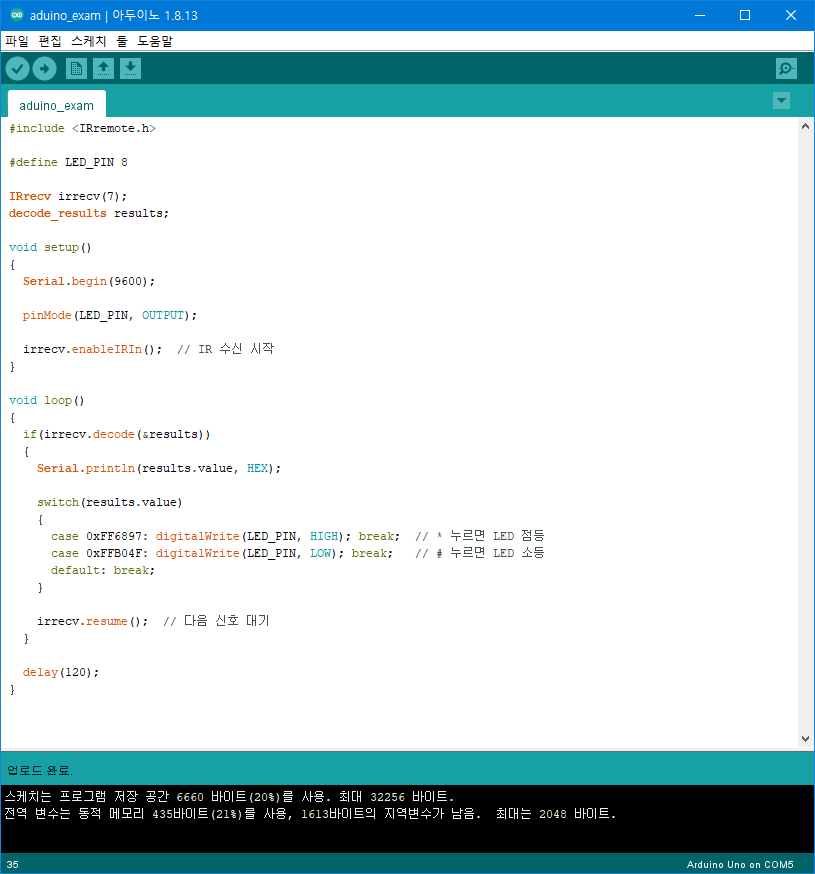

코드는 어려운 것이 없으며, switch case 코드를 작성하기 전 시리얼 모니터에서 리모컨을 눌렀을때 수신되는 16진수 값을 확인하여 해당 버튼을 눌렀을때 LED를 켜도록 switch case 구문을 작성하는 것이 끝입니다.







결과
