[아두이노] 20. 피에조 부저

피에조 부저는 압력을 가하면 전기를 발생시키는 압전효과(Piezoelectric Effect)를 역으로 이용한 소자입니다. 따라서 압전효과를 가진 압전소자에 전기신호를 주어 수축과 팽창을 반복적으로 수행하면 진동에 따라 소리가 나는 원리입니다.

피에조 부저

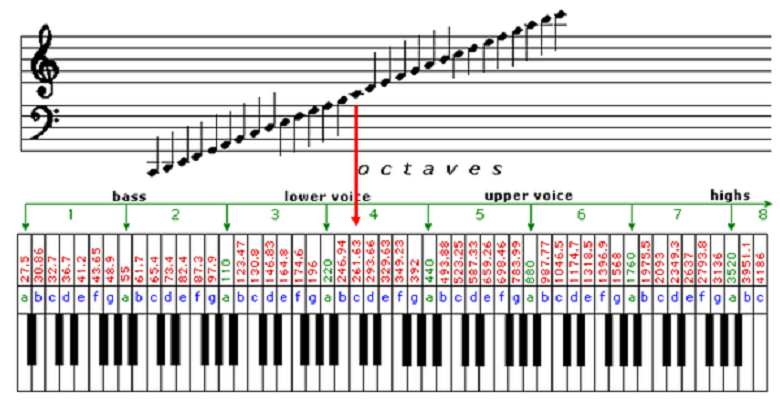

음계에도 진동수에 따른 표현이 가능합니다. 아래와 같이

높은 음자리표에서 기본 음계인 ‘도’는 진동수가 261.63Hz(헤르츠)입니다. 1Hz가 1초에 1번 진동하는 것을 의미하기 때문에 ‘도’를 표현하기 위해 대략 262번 떨림이 발생합니다.

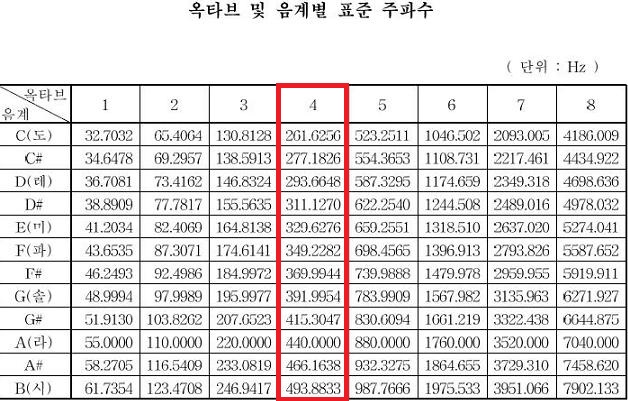

음계별 주파수 대역대





간단히 음계를 주파수로 작성하여 사용하기 쉽게 표현한 표 입니다. 이 표를 사용해서 피에조 부저를 통해서 음을 표현할 수 있습니다.







피에조 부저를 사용하여 '도 레 미 파 솔 라 시 도' 를 소리내도록 예제를 구성해봅시다.

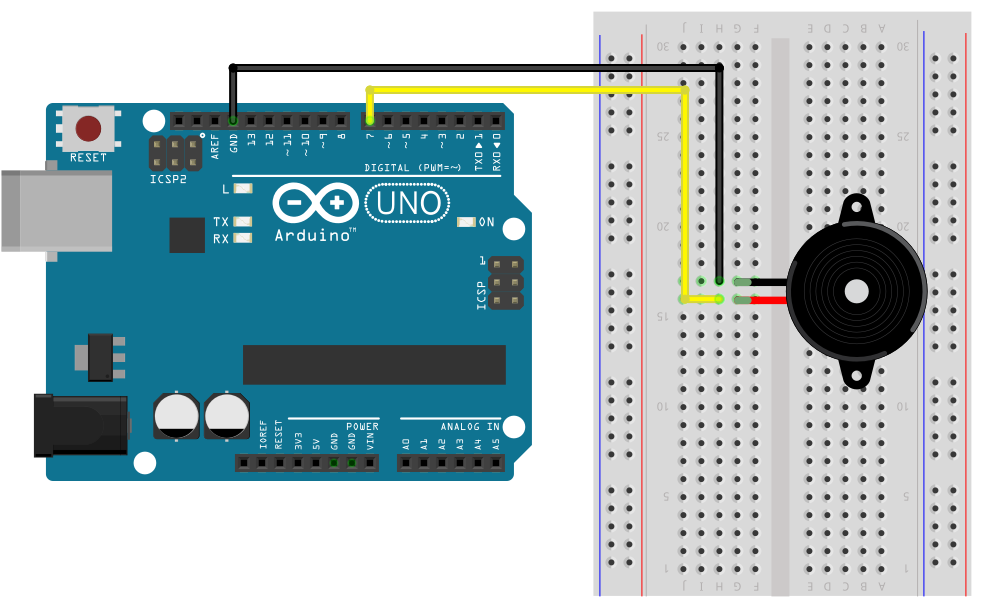

회로도

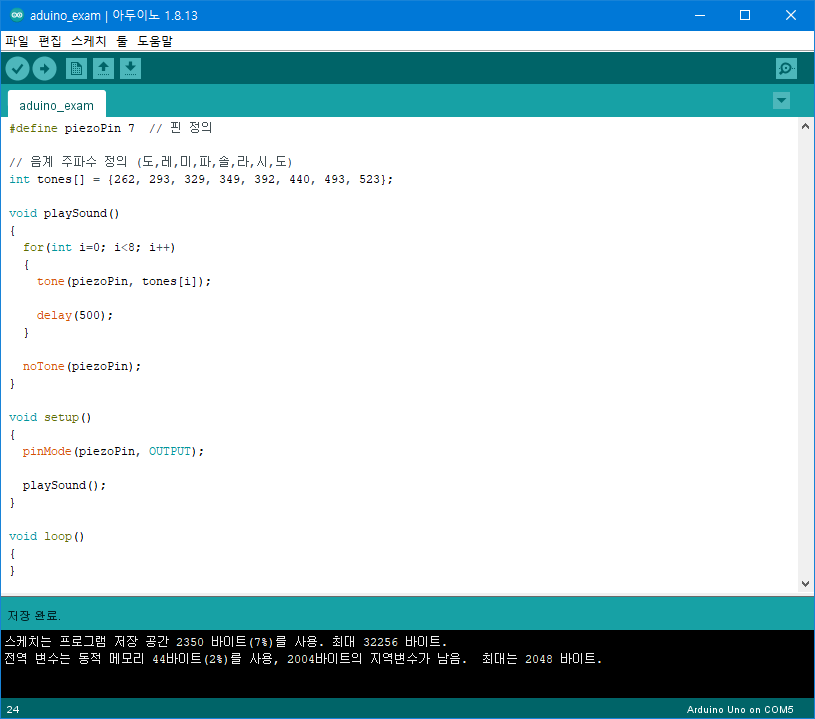

코드







결과
