[아두이노] 12. 푸시버튼

푸시버튼은 버튼을 누르는 동안 HIGH 값을 가지며 뗄 때 LOW 값을 갖습니다. 푸시버튼은 일반적으로 네 개의 단자(Terminal)로 구성되며 두 단자간 서로 연결되어 있습니다. 따라서 하나의 단자가 끊어지거나 고장이 나더라도 다른 단자로 충분히 동작 가능합니다.

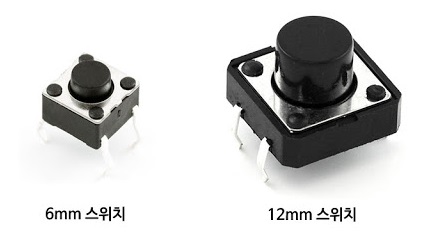

푸시버튼





푸시버튼 작동구조는 아래 사진과 같이 1-3 이 붙어있으며, 2-4번이 붙어있습니다. 푸시버튼을 누르고 있으면 1-3과 2-4번이 연결되게 됩니다.  푸시버튼을 눌렀을 경우 회로가 영어 대문자 'H'  가 되는거라고 생각하시면 됩니다.



푸시버튼 구조



1. 버튼 누름 상태시에 LED 점등하기



준비물



아두이노 우노, LED x 1, 220Ω 저항 x 1, 10kΩ 저항 x 1, 점프선 등

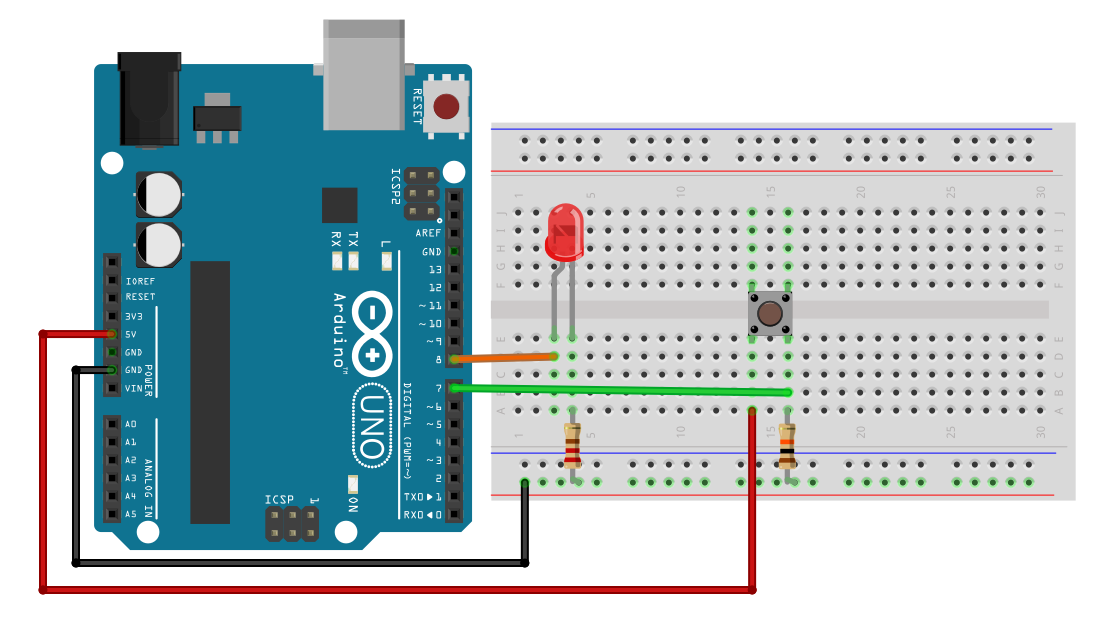

푸시버튼 회로



푸시버튼 회로에서 버튼의 GND 회로 사이에 10kΩ 저항을 연결하게 됩니다. 이는 아두이노의 전원이 쇼트되는 것을 방지하는 목적으로 구성합니다.

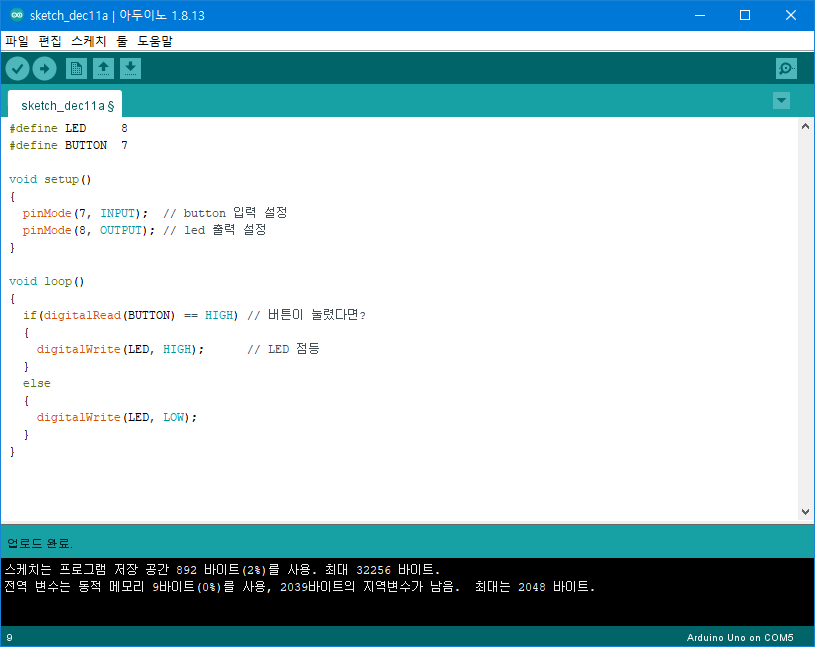

코드



코드는 이전 예제인 기울기센서에 사용된 예제와 동일합니다.





결과













---







2. PUSH 스위치를 일반 ON / OFF 스위치처럼 작동시키기



푸시버튼은 누르고 있는 동안 ON 되고 떼면 OFF로 원래의 상태로 되돌아가는 특성을 가지게 됩니다.

일반적인 거실이나 방의 등 스위치처럼 한번 누르면 켜지고, 다시 한번 누르면 꺼지게 되도록 기능을 구현해보도록 하겠습니다.

일반적인 PUSH 스위치로는 구현이 불가능한 기능을 코드를 통해서 제어가 가능하게 할 수 있습니다.



회로는 위 구성 회로와 똑같으며, 코드만 수정합니다.

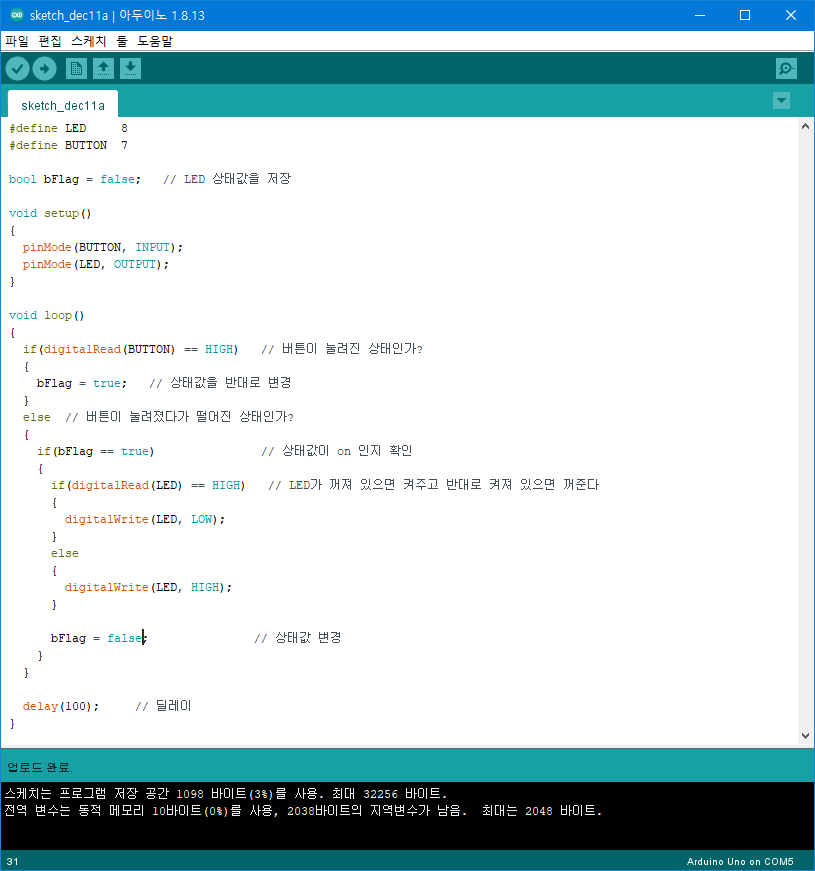

코드



PUSH 스위치를 ON/OFF 스위치로 변경하기





가장 중요한 부분은 상태값을 저장하는 전역 변수가 필요합니다. 현재 상태의 값을 저장하기 위한 변수인데, 쉽게 말해서 이 변수를 활용하여 ON/OFF 의 스위치 기능을 구분하는 것입니다.



버튼이 눌러진 상태값을 확인해서 LED가 켜진 상태에 따라 켜짐, 꺼짐을 반복하게 됩니다.



어려운 코드가 아니므로 한줄씩 해석해서 알고리즘을 이해해 보시기 바랍니다. 전부 다 설명을 드리면 코드 카피밖에 되지 않아서 공부가 되지 않겠죠.







결과
