[아두이노] 10. RGB(3색) LED

* 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.



RGB LED는 일반적인 단색 LED와는 다르게 256개의 색상을 낼수 있는 장점이 있는 LED 입니다.

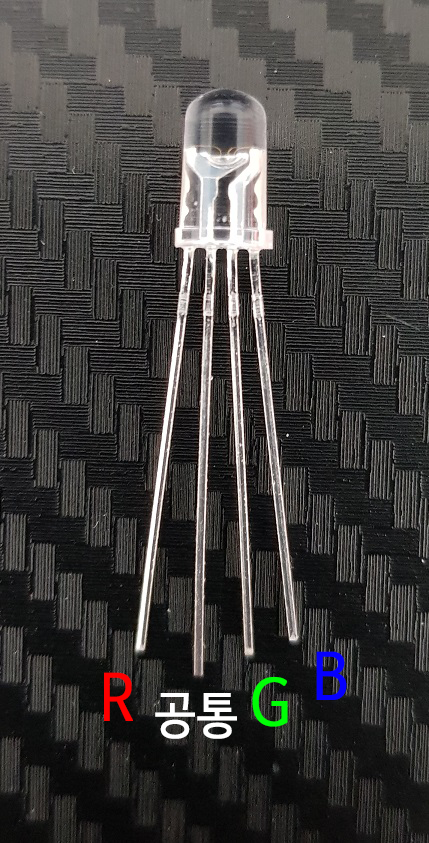

4개의 핀으로 이루어져 있으며, 순서대로 R, 공통, G, B 순으로 되어 있습니다.





공통 단자의 경우 애노드 방식과 캐소드 방식에 따라 공통(+), 또는 공통(-)로 나뉘어집니다. 필자의 경우 공통(+) 방식의 LED 이므로 5v 를 공통단자에 인가하여 실습하였습니다. 공통 음극일 경우 GND에 인가하면 됩니다.









아두이노 RGB LED 5MM 5파이 공통양극 아노드 - 액세서리 | 쿠팡

아두이노 RGB LED 모듈 Arduino Module 5MM RGB-MODULE - 기타 | 쿠팡

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."









준비물



아두이노 우노 보드, RGB LED x 1, 220Ω 저항 x 3, 점프선 등

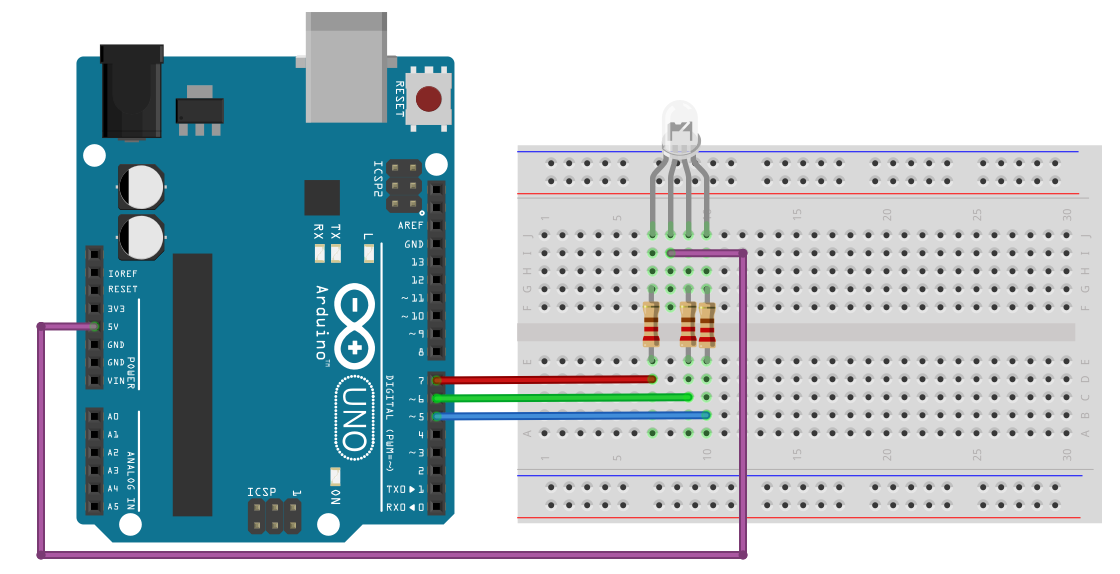

RGB LED 회로





코드

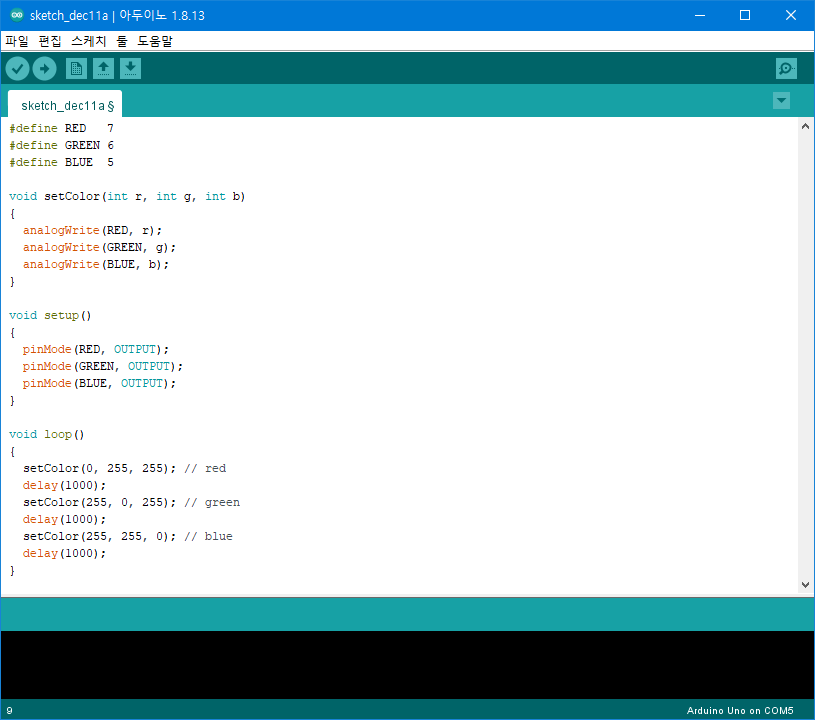

다음 코드에서는 순차적으로 빨강, 녹색, 파랑 색상이 1초 간격으로 반복 표시되도록 하였습니다.



RGB LED 코드



결과
