[아두이노] 9. 가변저항을 활용한 LED 밝기 조절하기

가변저항(Potentiometer) : 가변저항은 저항을 임의로 바꿀 수 있는 저항기를 말합니다. 가변저항기로 저항을 바꾸게되면 전류의 크기도 바뀌게 됩니다. 대표적인 예로 라디오의 볼륨조절기나 전압조절기 같은 것을 볼 수 있습니다.

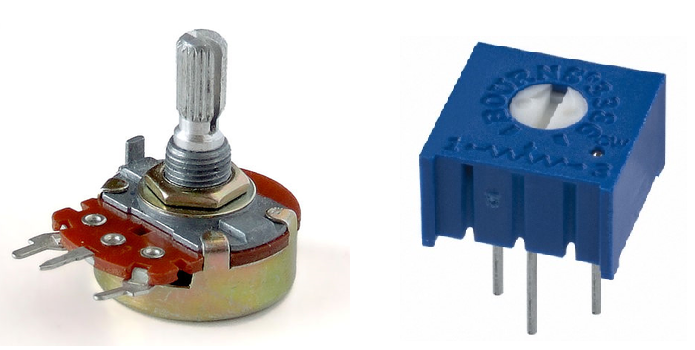

대표적인 가변저항들







포텐션미터 가변저항 (BIK B10K B100K) - 액세서리 | 쿠팡

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."









본 예제는 가변저항을 이용하여 LED 불빛 세기를 조절하는 것을 구현하도록 하였습니다.





준비물



아두이노 우노 보드, LED x 1, 220Ω x 1 가변저항 x 1, 점프선 등

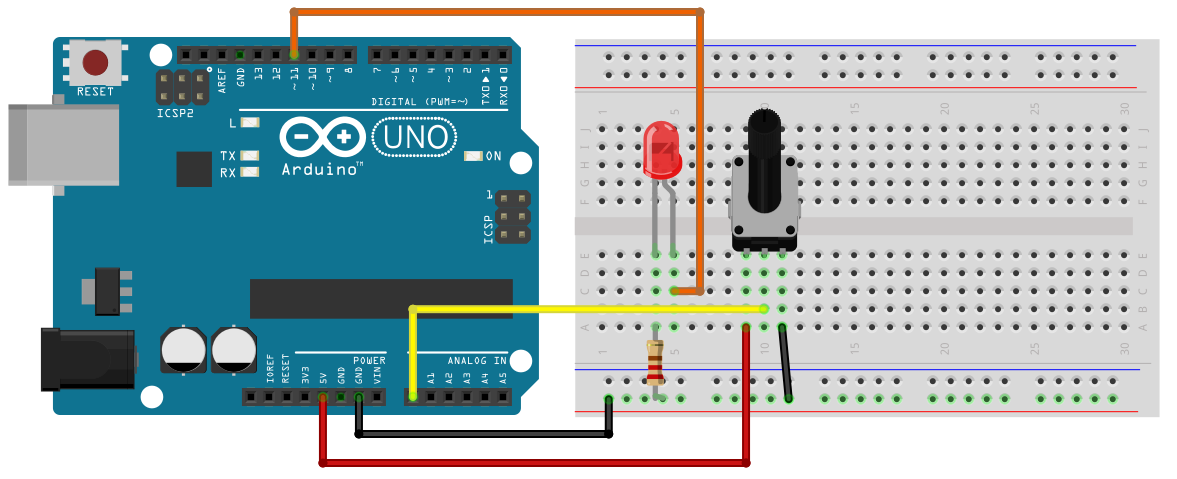

가변저항 LED 조절 회로

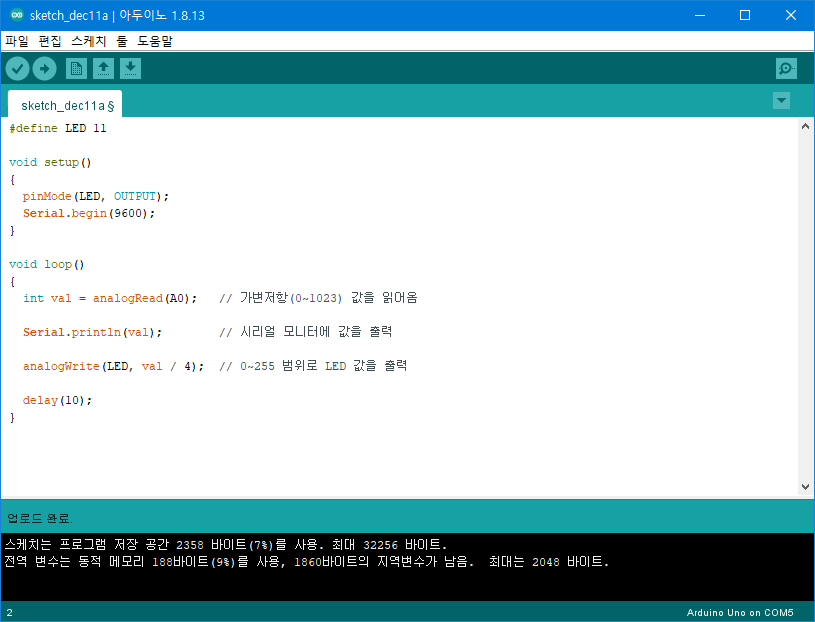

코드







결과
