[아두이노] 11. 기울기 센서

기울기(tilt) 센서는 기울기를 감지하면 내부적으로 단자가 단락 되면서 회로를 연결해주는 센서 입니다.

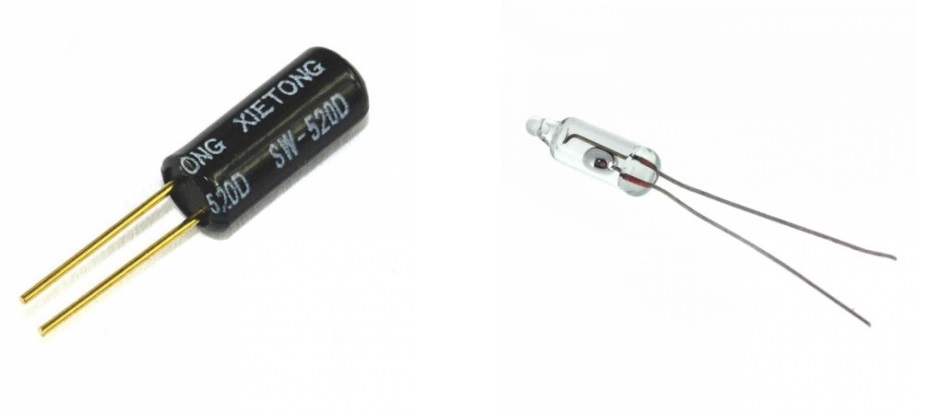

왼쪽 센서는 내부에 단자가 있어서 떨어지거나 붙거나 하는 것으로 작동되며, 우측 센서의 경우 수은이 움직이면서 단락이 연결되거나 떨어지거나 하게 되면서 회로를 연결해주게 됩니다.



기울기(tilt) 센서들





기울기 센서를 이용하여 기울기에 따라 불이 켜지고 꺼지는 LED를 제어해보도록 하겠습니다.



준비물

아두이노 우노 x 1, LED x 1, 220Ω 저항 x 1, 기울기 센서 x 1, 점프선 등.

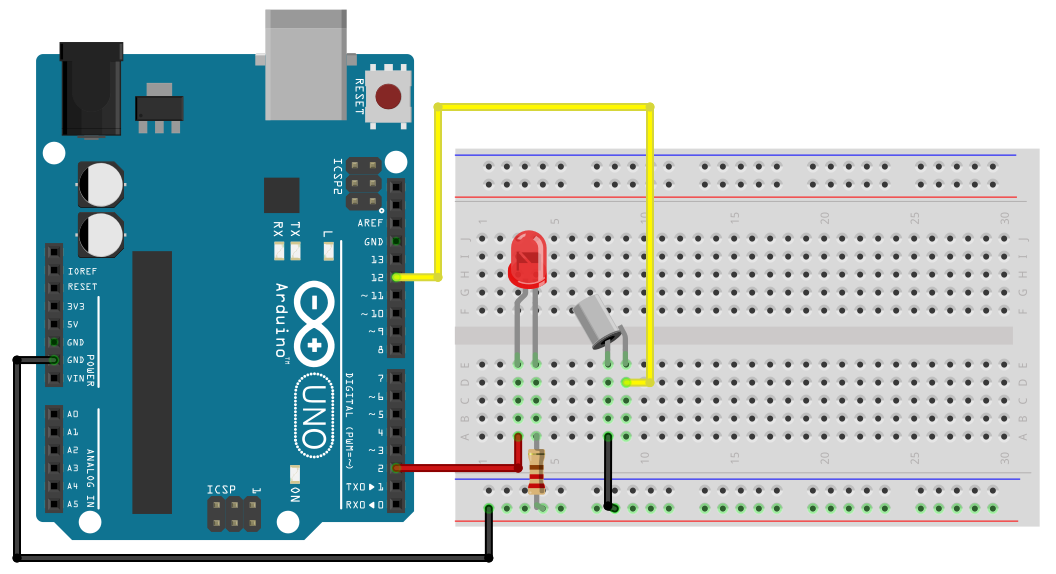

기울기 센서 회로

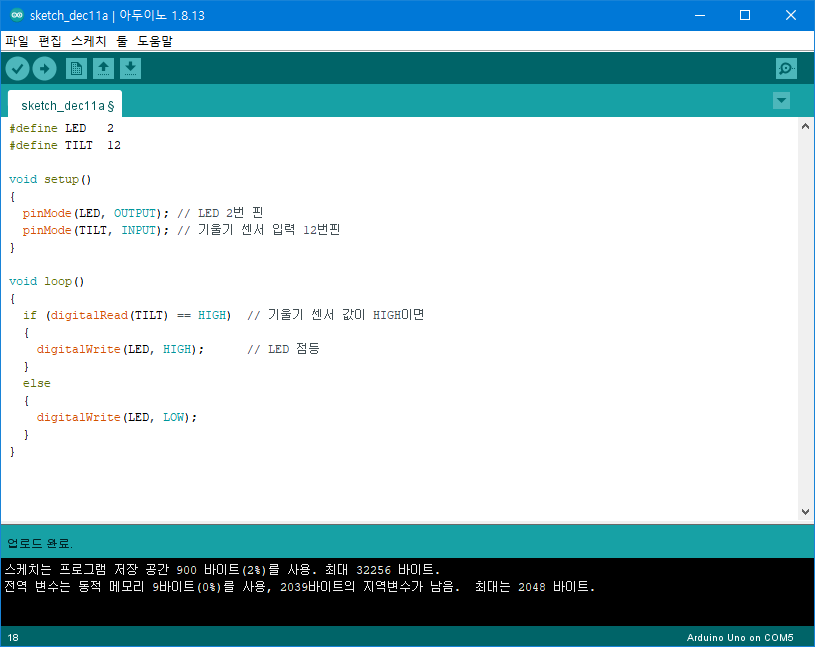

코드



기울기 센서에 입력된 값을 기준으로 LED를 켜주고 꺼주는 형태입니다. 단순 버튼 연결방식과 같습니다.







결과







기울기 센서가 기울어지면 접점이 되어 불이 켜지는 것을 확인할 수 있습니다.



영상에 보여주기 위해서 기울기 센서를 움직일 수 있도록 점프선으로 연결하여 작동하였습니다.
