[아두이노] 2. 아두이노 개발 환경 설정

01. 아두이노 타입과 드라이버 설치

아두이노 우노 보드는 현재 3번째 버전인 R3 보드가 가장 많이 사용되고 있으며, 아두이노의 저작권 및 소스 모두 오픈이다 보니 타 회사들이 정품 보드가 아닌 호환보드(CH340)를 만들어서 저렴한 가격에 유통하고 있습니다.

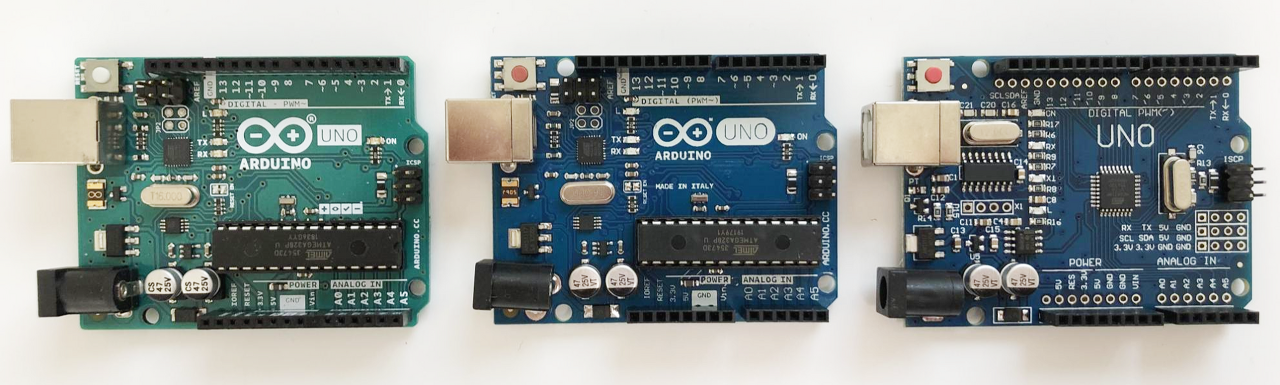

차례대로 왼쪽이 정품, 가운데 오른쪽은 둘다 호환보드입니다. 호환보드는 쉽게 말해서 짝퉁이고 장점으로는 가격이 상대적으로 저렴하다, 기능상의 차이는 없습니다.

정품보드의 경우 수익금의 일부가 기부가 됩니다.

필자는 맨 오른쪽 보드인 smd 타입 호환보드를 이용하여 예제를 진행할 예정입니다.

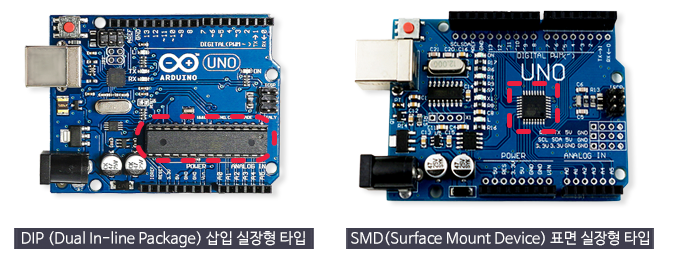

DIP 타입은 프로세서 칩 형태로 되어있어 칩이 망가졌을 경우 쉽게 교체가 가능하다는 장점이 있습니다.

SMD 타입은 표면에 실장하게 되며 불필요한 부피를 줄이고 깔끔한 외관을 보여줍니다.

아두이노 정품 보드의 경우 별도의 드라이버 설치가 필요 없지만, 호환 보드의 경우 CH340 칩셋을 사용하므로 해당 칩셋 드라이버 설치가 필요합니다.

먼저 usb를 연결한 후 pc와 연결합니다.

그리고 www.wch.cn/download/CH341SER_ZIP.html 사이트로 이동하여 ch340 드라이버를 다운로드 설치를 진행합니다.

다운로드가 되지 않으시면 아래 파일을 다운로드 받으셔서 설치 진행하시기 바랍니다.

설치를 완료하고 아두이노 IDE를 열어서 아래와 같이 해당 포트가 연결되면 완료된 것입니다.
