[아두이노] 27. 8 x 8 도트 매트릭스
임베디드/아두이노 2021. 1. 30. 15:14

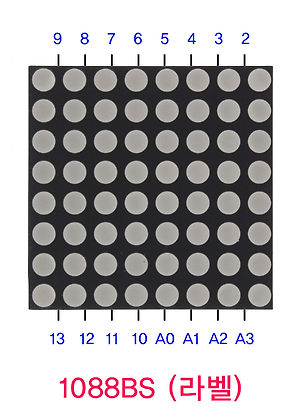

도트 매트릭스 모듈 (1088bs) 는 위와 같이 16개의 핀과 8x8 의 LED 로 구성되어 있습니다. 도트 매트릭스의 경우 전광판이나 광고표시판 등에 이용되며 각각의 LED를 배열로 구성하여 글자 그림등을 표현할 수 있습니다. 본 예제에서는 두가지 예제를 표현해보려 합니다. 하나는 하트 모양을 표시하고, 하나는 각위치에 따른 LED를 직접 x,y 포인트 값으로 점등할 수 있도록 하겠습니다. 도트매트릭스 아두이노 핀배열 도트 매트릭스 아두이노 도트 매트릭스 (y) 아두이노 1 13 9 2 2 12 10 3 3 11 11 4 4 10 12 5 5 A0 13 6 6 A1 14 7 7 A2 15 8 8 A3 16 9 회로도 코드 결과 다음은 좌포값(x, y) 에 따른 LED 표시를 해보도록 하겠습니다. 간단..
