임베디드/아두이노 2024. 5. 29. 14:50

온도 유지에 필요한 전구 또는 히터 등의 컨트롤에 필요한 소스코드를 알아보도록 하겠습니다. 전구를 사용해도 되고, 스페이스히터 같은 종류를 사용해도 무방합니다. 아니면 실리콘 열선으로 만드셔도 됩니다. 쉽게 말하면 전기장판에 깔려있는 열선 같은겁니다. 실리콘 열선 같은 경우 저항치를 측정해서 약 30 ~ 40W 정도로 만들면 됩니다. 종류만 다르지 어차피 온도에 따른 온 오프 제어이므로 사용 소스 코드는 같습니다.     아래는 소스코드 입니다. Incubator_main.ino...#define LIGHT 9 // 전등 (220v 릴레이)#define FAN 11 // Fanlong mode = 0; // 0 = 부화기, 1 = 육추기 모드...void..

임베디드/아두이노 2024. 5. 28. 13:36

이번 시간에는 전란기를 제어하는 코드를 작성하도록 하겠습니다.  전란의 조건은 매 4시간마다 전란하며, 전란 시간은 30 ~ 40초 정도로 해주시면 됩니다.  코드를 보겠습니다. Incubator_Main.ino...#define EGG_MOVER 10 // 전란기 (220v 릴레이)......extern unsigned long EggMoveTime;...void setup(){ ... pinMode(EGG_MOVER, OUTPUT); // 전란기 ...}void loop() { ... if(millis()-beforeTime>=1000) { nowTime++; EggMoveTime++; // 전란 시간 카운터 beforeTime = ..

임베디드/아두이노 2024. 5. 27. 21:15

하드웨어는 지난 시간까지 다 구성하였습니다. 이제 남은건 소스코드를 작성하여 정상적으로 작동하도록 코드 작성을 진행해 보도록 하겠습니다. 이번 시간에는 아두이노 초기화 부분과 온 습도 값을 읽어서 처리하는 코드를 작성하도록 하겠습니다. 아두이노의 경우 setup() 함수와 loop() 함수로 이루어지며, setup()의 경우 최초 아두이노 구동시 1번 구동되고 loop() 함수가 반복적으로 구동되는 코드로 이루어져 있습니다. 우리는 setup() 함수에 초기화 부분을 설정하고 나머지 구동되는 코드를 loop() 함수로 작성하면 되겠습니다.   아두이노에서 사용되는 포트를 define 하고 setup() 함수에서 초기화하여 사용할 수 있도록 코드를 구성하고, DHT11 온습도 센서와 NTC 온도센서를 사용..

임베디드/아두이노 2024. 5. 26. 22:49

구성된 모든 모듈과 회로를 배치하였습니다. LCD 에는 온도, 습도, 날짜일수, 시간이 표시 됩니다.  1602 LCD 모듈과 버튼 회로를 좌측에 배치하고 글루건으로 고정하였습니다.    가습기 모듈을 내장하고 릴레이를 사용하여 제어하였습니다.   우측에 아두이노 USB를 연결하기 위한 구멍을 내 주었고, 실내 전등 스위치가 필요해서 스위치를 하나 달아주었습니다.   전원 커넥터는 아래 라디오용 커넥터를 사용하였습니다.  각 센서 및 모듈쪽으로 연결되는 인터페이스 입니다(DHT11 센서는 온도와 습도를 모두 확인할 수 있는 모듈입니다만 온도의 정확도가 떨어져서 습도만 사용하고 온도센서는 별도로 NTC 써미스터 온도센서를 사용하여 감지하였습니다)  실내 모습입니다.전란기와 가습기가 들어있습니다. 또한 상부..

임베디드/아두이노 2024. 5. 23. 20:16

화면 표시에 사용될 LCD 모듈인 I2C LCD 모듈과 나노 보드에 대해서 알아보겠습니다.  부화기 정보들을 표시하기 위해서 I2C LCD 모듈을 사용하였으며, 아두이노 보드는 간단히 사용하기 위해서 나노 보드를 사용하였습니다.   (1) I2C 1602 LCD I2C 1602 LCD의 경우 아래와 같이 화면에 표시되는 모듈이며, GND, VCC, SDA, SCL  4개의 핀을 사용합니다.(1602 또는 16x2 라고 하는 이유는 가로 16칸, 세로 2칸으로 구성되어 이름이 된 것입니다.) I2C 1602 사용법에 대한 자세한 내용은 아래 글에서 확인 하실 수 있습니다.https://copynull.tistory.com/381 [아두이노] 15. LCD 디스플레이 (I2C)LCD 디스플레이 모듈을 활용해..

임베디드/아두이노 2024. 5. 22. 21:38

이번에는 스위치 작업을 진행합니다. 육추기에서 설정하기 위한 버튼이 필요해서 버튼을 간단히 만들어 보도록 합니다.    만능기판 1장과 토글스위치 5개를 준비하고 아래와 같이 배치합니다.   각 버튼의 기능은 그림 설명과 같이 설정, 위, 아래, 저장, 초기화 버튼 각 5개로 이루어지며 기능은 다음과 같습니다. (1) 설정 : 부화기 설정을 담당합니다. 육추기, 부화기 모드 선택 및 시간 설정 화면으로 이루어 집니다.(2) ↑, ↓ : 설정 값의 변경을 위한 버튼입니다.(3) 저장 : 육추기 및 부화기를 가동하게 되면 가동 시간이 흐르게 되며, 몇일이 지났는지 몇시 몇분이 진행되었는지를 저장하기 위한 버튼입니다.  코드에서 일정 시간마다 자동저장기능을 활용할 수도 있겠지만 수동버튼도 필요하여 작업합니다...

임베디드/아두이노 2024. 5. 18. 18:40

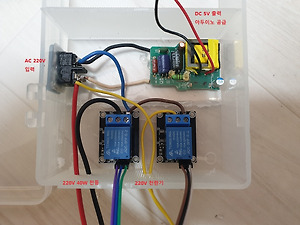

가장 기본적으로 전원 공급에 대해서 작업을 진행하도록 하겠습니다. 아두이노는 5v를 사용하기 때문에 안정적으로 공급하기 위해서 usb 5v 어뎁터를 활용하였으며, 220v 릴레이를 통한 전등 및 전란기 제어를 구성하였습니다.  (1) 5V USB 어뎁터 분해 및 회로 배선 구성 집에 굴러다니는 휴대폰 어뎁터 5V 1.2A 이상 되는 제품을 아무거나 있으면 됩니다. 없다면 다이소 가면 2~5 천원이면 살 수 있습니다. 어뎁터를 분해하고 USB 소켓을 제거하면 아래와 같이 회로를 구성할 수 있습니다.  DC 5V 를 이용하여 아두이노에 전원 공급을 인가할 수 있습니다. 전원 코드를 쉽게 분리하기 위해 위와 같이 AC 연결 소켓을 사용하였으며, 간단히 DC 5V 배선을 연결하고 컨트롤 박스에 구성하였습니다. ..

임베디드/아두이노 2024. 5. 16. 20:27

아두이노 나노 보드를 활용해서 병아리 부화기 및 육추기를 만들어 보겠습니다. 병아리 부화기와 육추기를 하나의 보드로 제어 가능하도록 할 생각입니다.(병아리가 부화하기까지 시간은 21일이 걸리고 그리고 그 후 육추기에서 약 한달 정도를 더 지내게 됩니다. 그 후 야외 육추기에서 좀 더 키워서 성계랑 합사를 시킵니다)  아래는 필요한 준비물 이고요 다음과 같습니다. 자동 전란기 휴대폰 충전 어뎁터 백열등 소켓 40w 백열등 5v 쿨링팬 방충망 스티커 컨트롤러 박스 가습기모듈 220v 릴레이 2개 토글스위치 5개 아두이노 나노 보드 나노보드 소켓 I2C 1602 LCD 디스플레이 리빙박스 1개기타 단열보드 등 방충망 스티커는 쿨러를 달게 되면 2군데 (흡기, 배기) 구멍을 뚫게 되는데 방충망 스티커로 막아줘야..

임베디드/아두이노 2024. 4. 28. 00:20

아두이노에서 220v 를 제어하기 위해서는 릴레이라는 녀석을 사용해야 된다. 위와 같은 녀석이다. 간단히 좌측 NC C NO 가 있으며 우측에서는 신호선과 5v+ GND가 있습니다. NC : Normal Close 로써 평상시 신호선에 5v가 인가되지 않았을때 Common과 연결되어 있습니다.Common : 공통선으로 NC또는 NO 에 상호 작용된다.NO : Normal Open 으로 전원이 인가되어야만 Common과 연결됩니다.  쉽게 말해 NC Com은 평상시 붙어있고, 우측 신호선(S)에 HIGH 가 인가되면 NO Com이 붙어있게 됩니다. 우리는 NO Com 또는 NC Com 둘중 하나를 선택해서 연결 할 수 있습니다.   NC와 COM에 전구를 연결하고 전원을 인가하면 바로 도통 되는 상태가 되..
