[아두이노] 26. 조이스틱 LED 제어

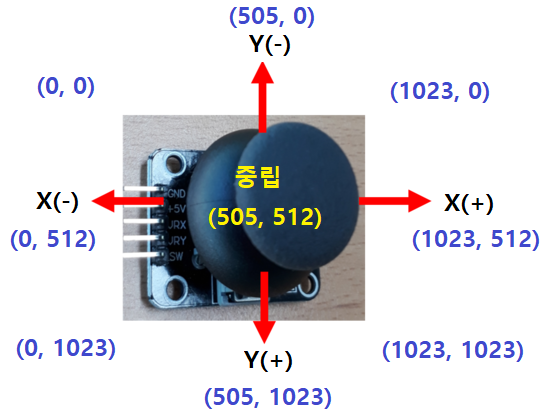

조이스틱 모듈은 5v, GND, x, y, sw 5개의 핀으로 구성되며, 좌표는 위와 같습니다.

x, y 좌표는 아날로그 신호로 출력되며, 푸시버튼의 경우 디지털 신호를 출력합니다.



본 예제에서는 8개의 방향을 감지하여 LED로 표시해주는 예제입니다. 푸시버튼 예제는 따로 출력하지 않고 시리얼모니터를 통해서 출력하도록 하였습니다.



※ 조이스틱 모듈 - 아두이노 핀번호

조이스틱 모듈	아두이노 보드
GND	GND
5V	5V
VRX	A0
VRY	A1
SW	D2



※ LED 방향 - 아두이노 핀번호

LED 방향	아두이노 보드
↖	D3
↑	D4
↗	D5
←	D6
→	D7
↙	D8
↓	D9
↘	D10

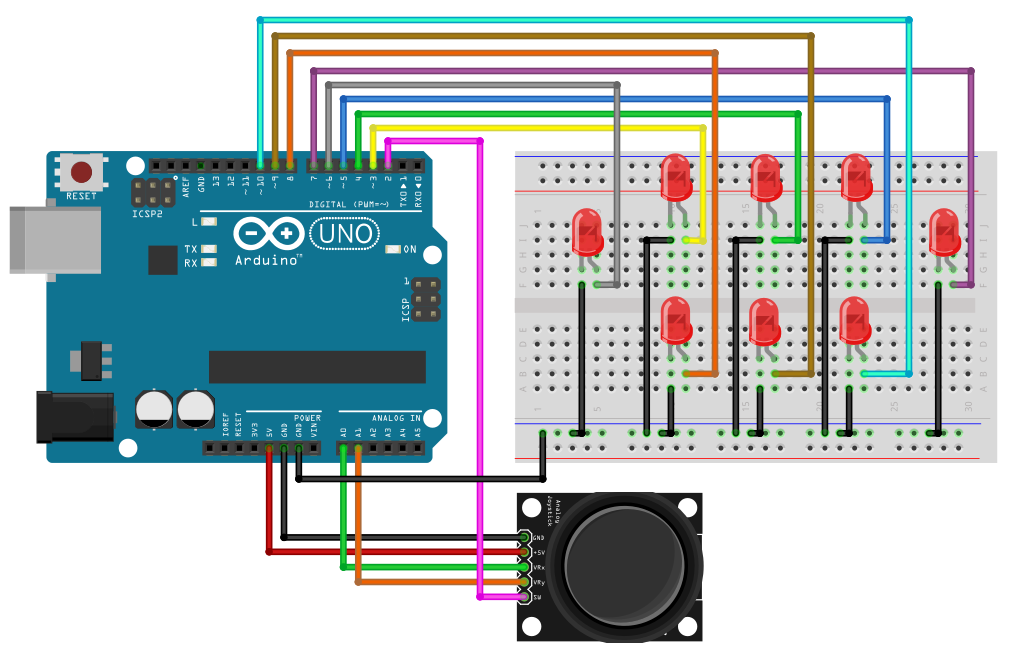

회로도



아두이노보드, LED 8개, 점프선, 조이스틱버튼 등

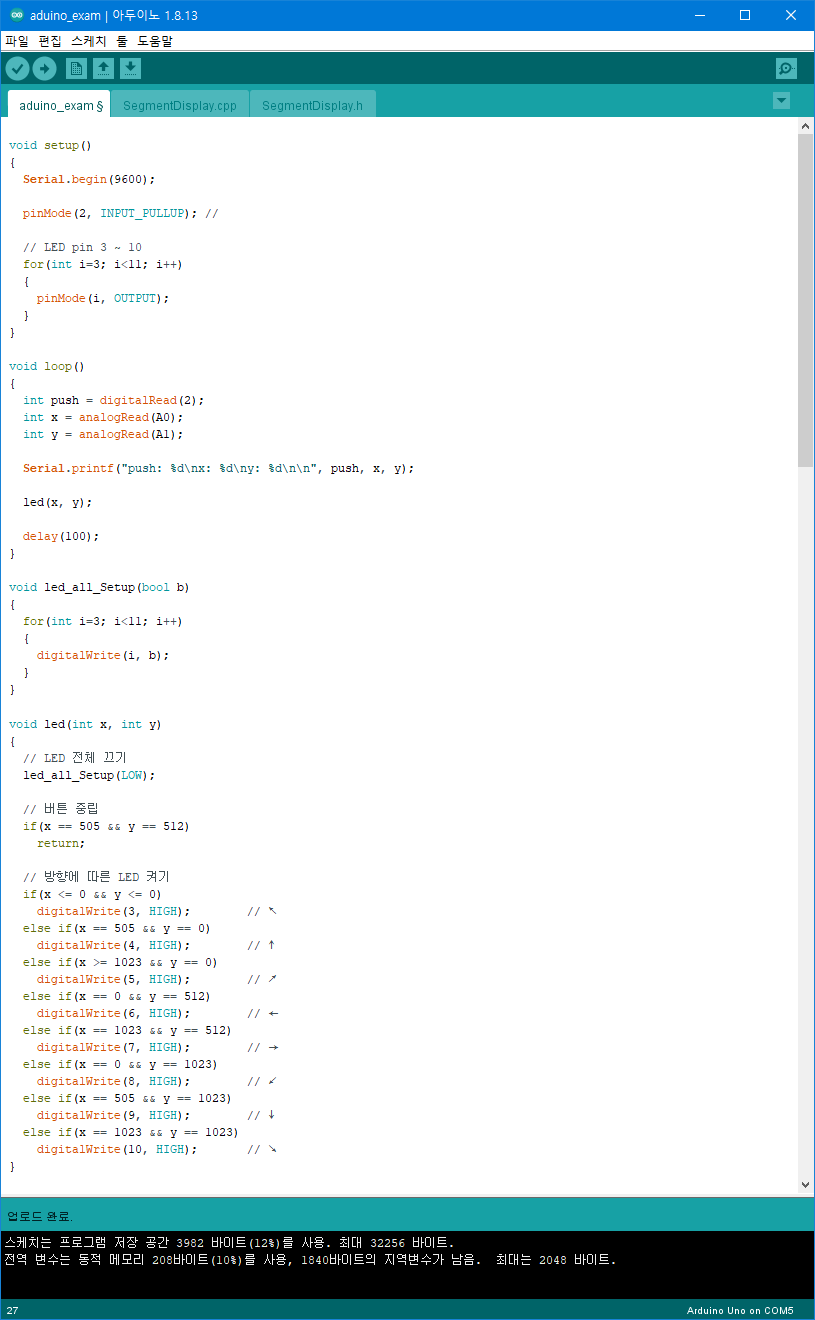

코드

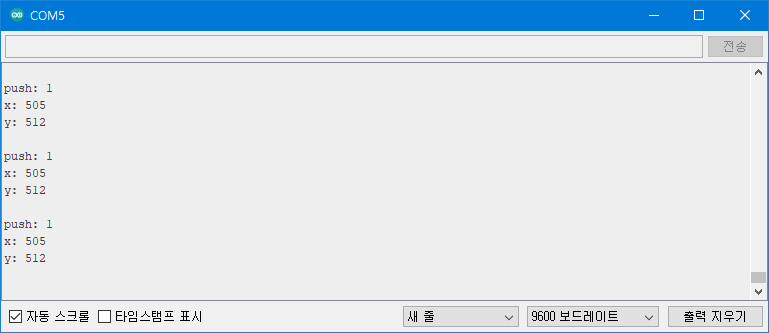

결과
