[아두이노] 5. LED 켜기 끄기

* 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.



이제 본격적으로 아두이노를 활용하여 LED를 제어해보도록 하겠습니다.



이번 예제는 간단히 1초동안 점등했다가 꺼졌다가를 반복하는 것입니다.

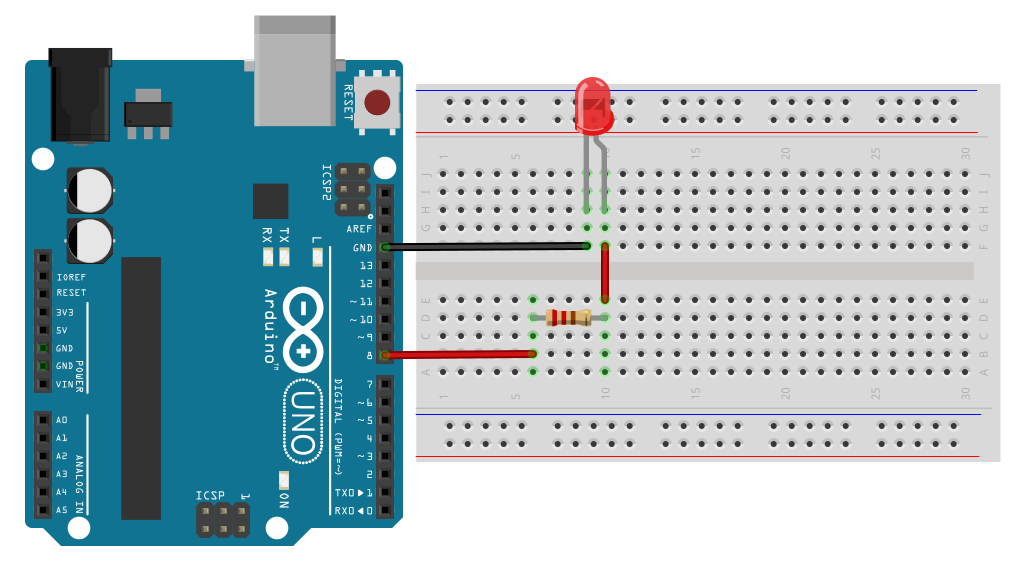

먼저 아래와 같이 회로를 구성합니다.



아두이노 보드, 필요한 것은 220옴 저항 1개, LED 1개, 점프선 2개 입니다.



LED 켜기 회로 구성

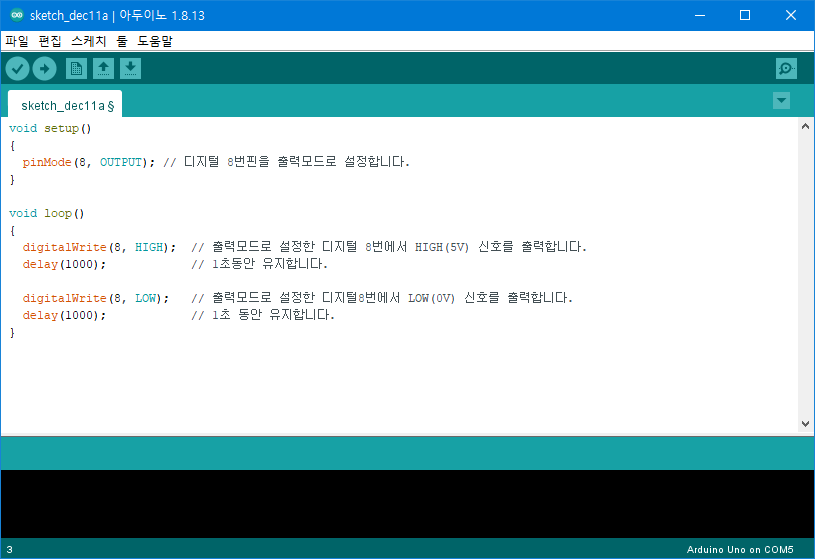

코드를 아래와 같이 작성합니다.







※ 사용된 코드 알아보기 pinMode(핀번호, 출력모드지정) : 출력모드는 OUTPUT(출력) 또는 INPUT(입력)으로 모드를 설정합니다. digitalWrite(핀번호, 신호값) : 신호값은 HIGH(5V) 또는 LOW(0V) 를 입력하여 신호를 보냅니다. delay(시간 ms) : 설정 시간만큼 딜레이를 줍니다. 1000당 1초 ms입니다.





실행된 결과는 아래와 같습니다.
