[하드웨어] 하우스 자동 개폐기 컨트롤러 자작기

비닐 하우스 개폐기 컨트롤러를 자작해 보았습니다.



보통 회사에서 판매하는 컨트롤러 가격이 거의 20만원 이상 가격을 줘야 되기 때문에 직접 만들어보기로 하였습니다.



많은 분들의 영상과 자료들을 참고하여 저만의 방법대로 만들었으며, 자작에 들어간 부품과 구매 사이트는 다음과 같습니다.





< 하우스 자동 개폐기 자작 구매 사이트 >
하우스 자동 개폐기 + 가이드롤러	smartstore.naver.com/gsfarm_/products/5083416102
SMPS	smartstore.naver.com/powersmps/products/3520313015
3단 셀렉트 스위치(열림, 정지, 닫힘)	smartstore.naver.com/xksxks/products/4925740471
2단 셀렉트 스위치 (on / off)	smartstore.naver.com/xksxks/products/4925728628
5A 유리관 휴즈	smartstore.naver.com/eoie/products/4698370758
퓨즈 홀더	smartstore.naver.com/eoie/products/4698382685
작동 LED (빨강)	www.devicemart.co.kr/goods/view?no=14662
작동 LED (녹색)	www.devicemart.co.kr/goods/view?no=2810
작동 LED (노랑)	www.devicemart.co.kr/goods/view?no=2813
하이박스 (120 x 150 x 90)	smartstore.naver.com/04jajae/products/417753416

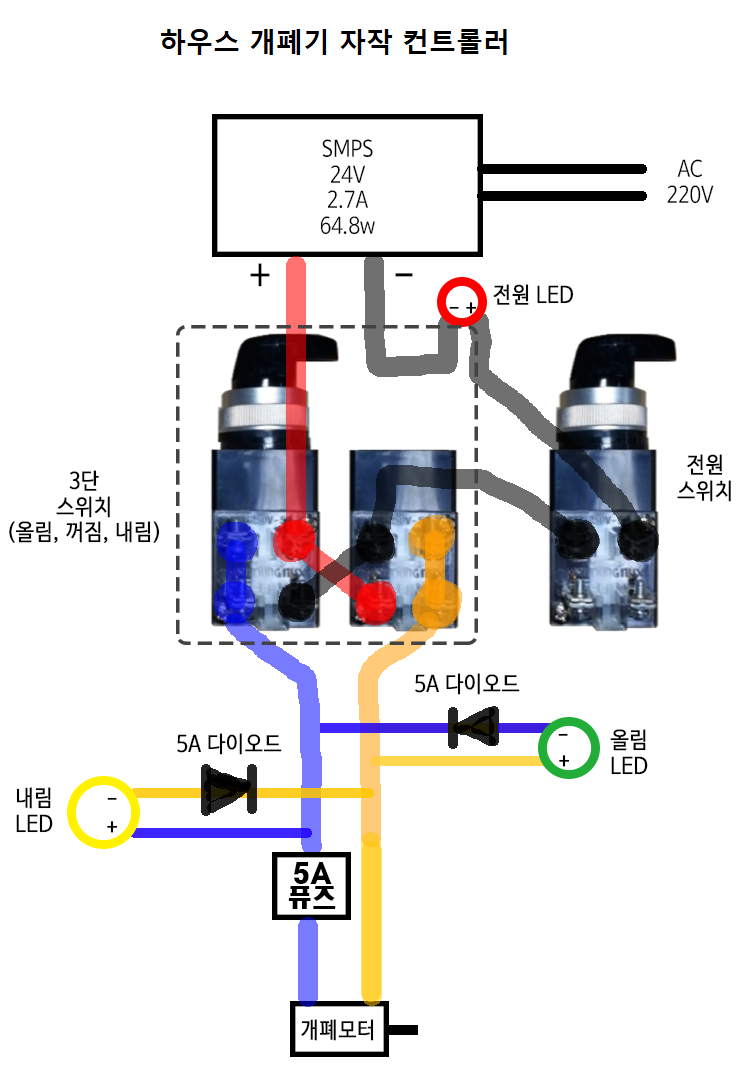

다음은 제가 제작하면서 구성한 회로도 입니다. 문제가 있으면 댓글 부탁드립니다.



하우스 개폐기 자작 회로도





저는 간단히 1개만 모터를 사용하는걸로 자작하였기 때문에 생각보다 어렵지는 않았습니다.

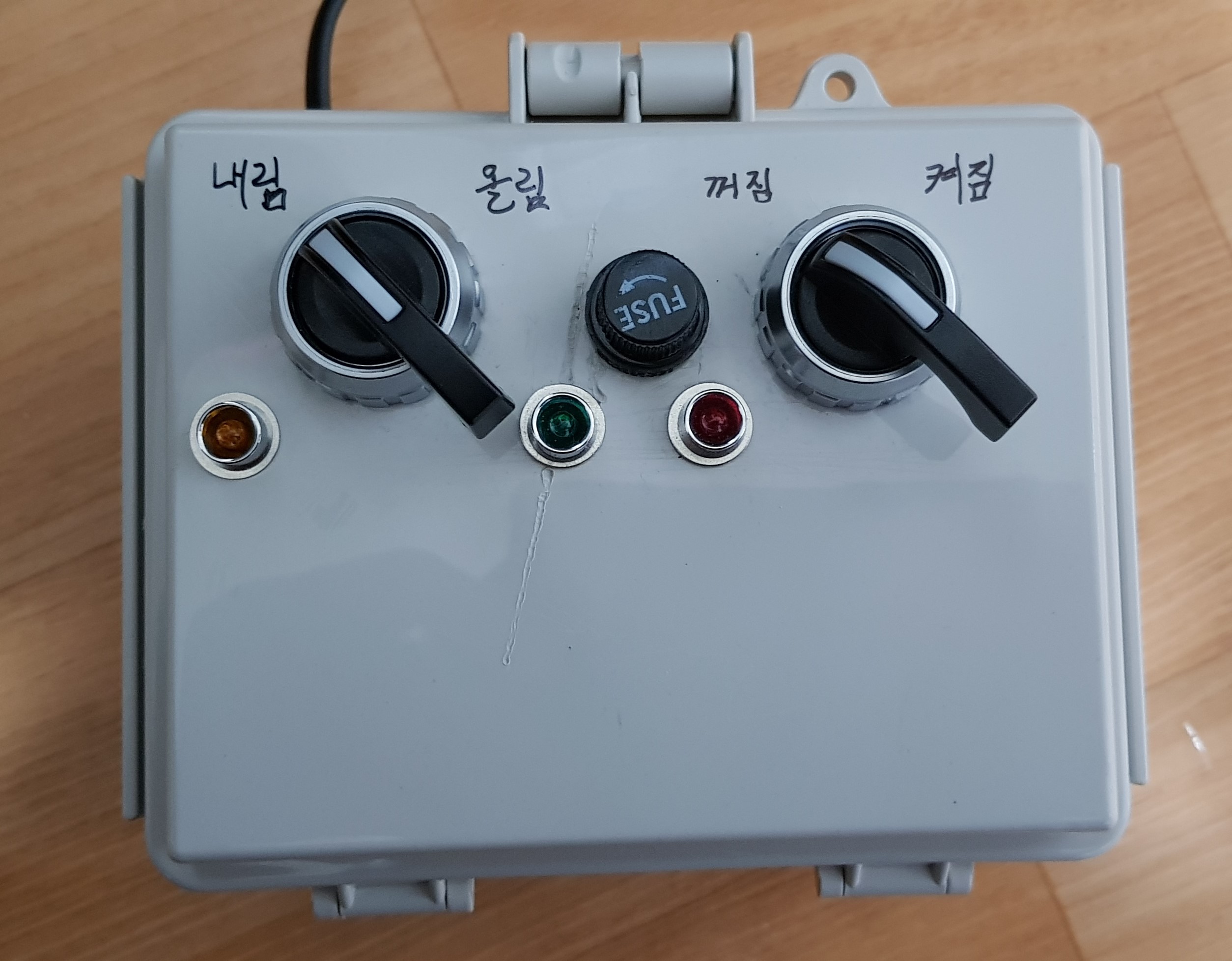

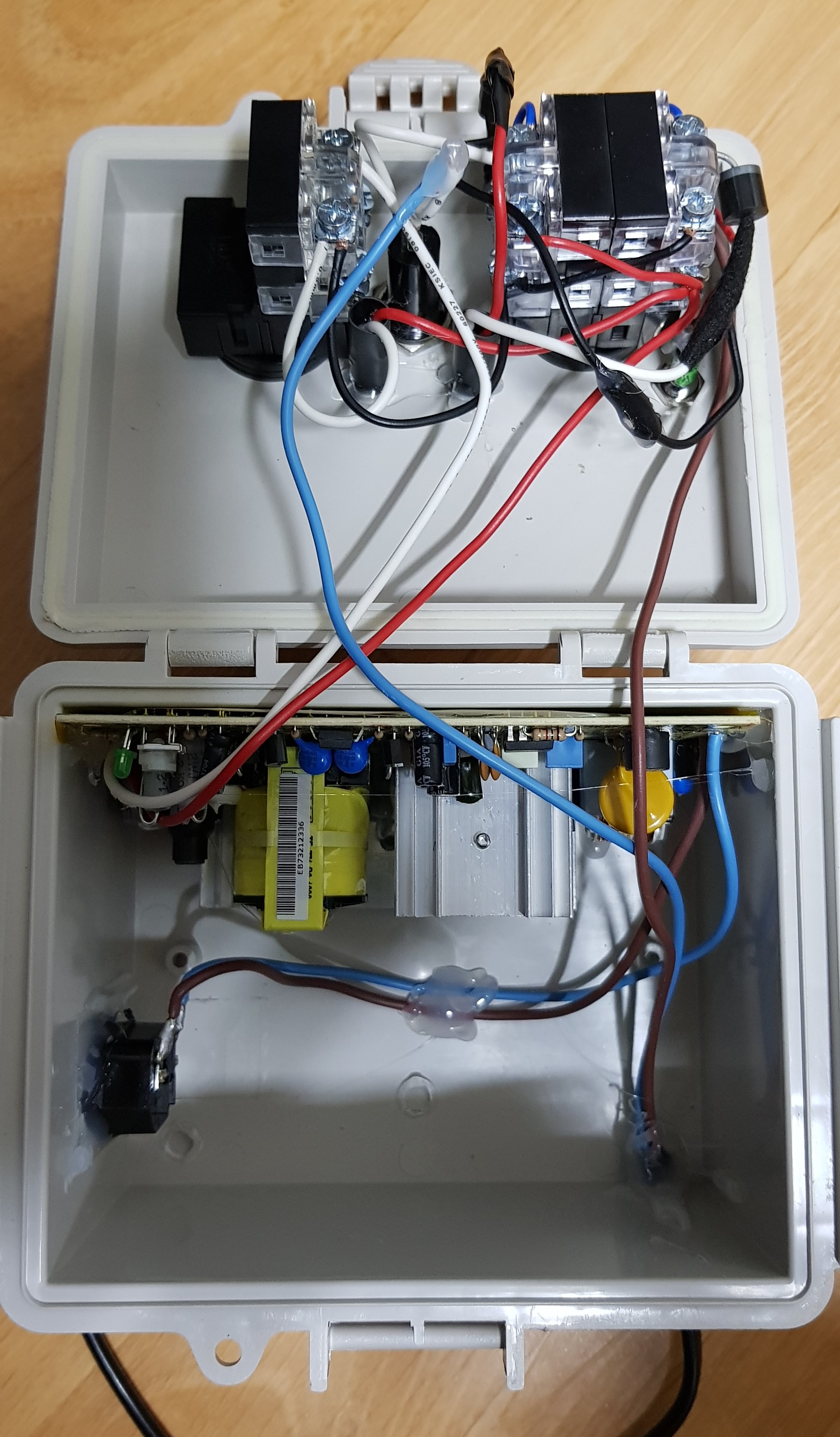

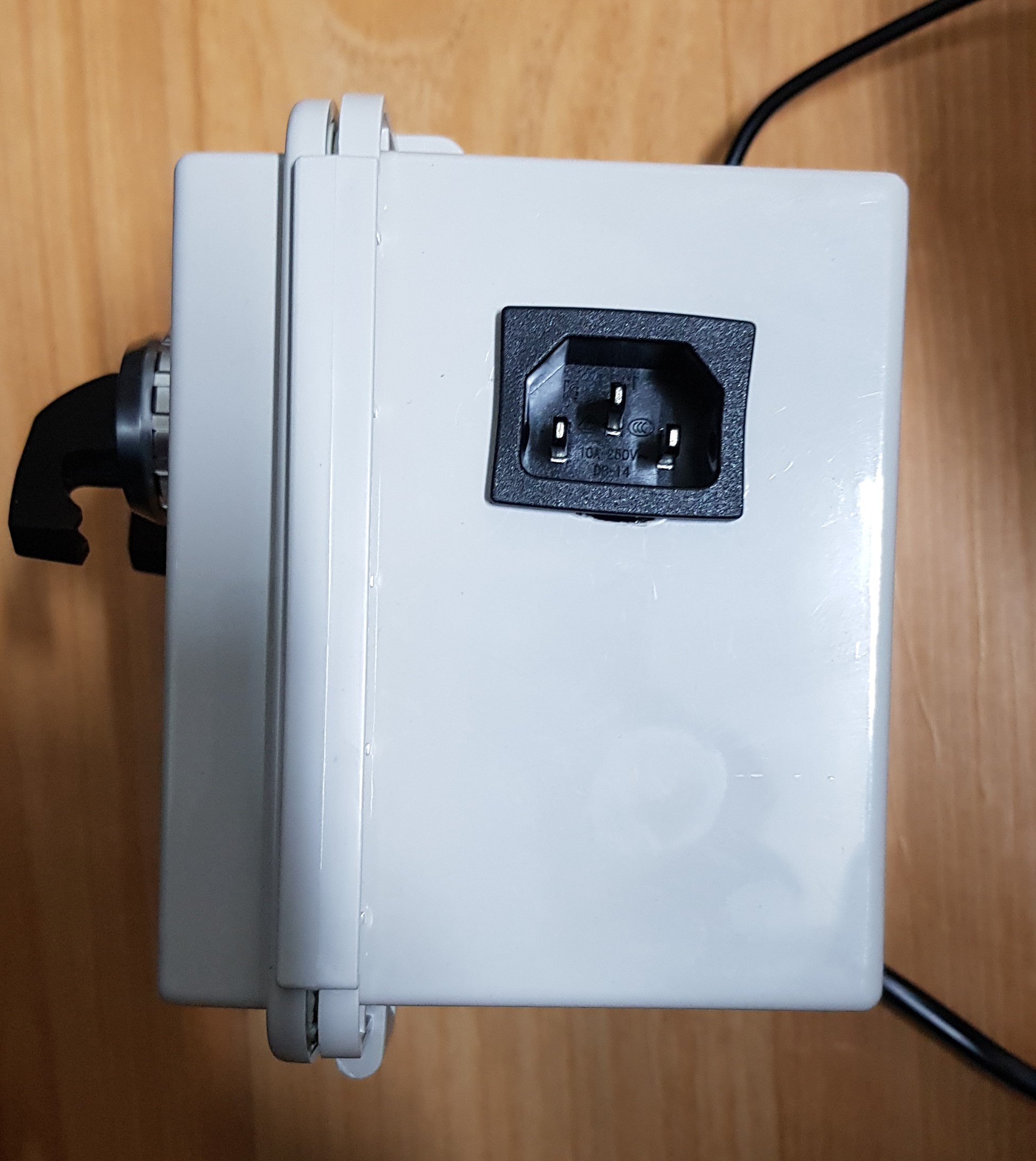

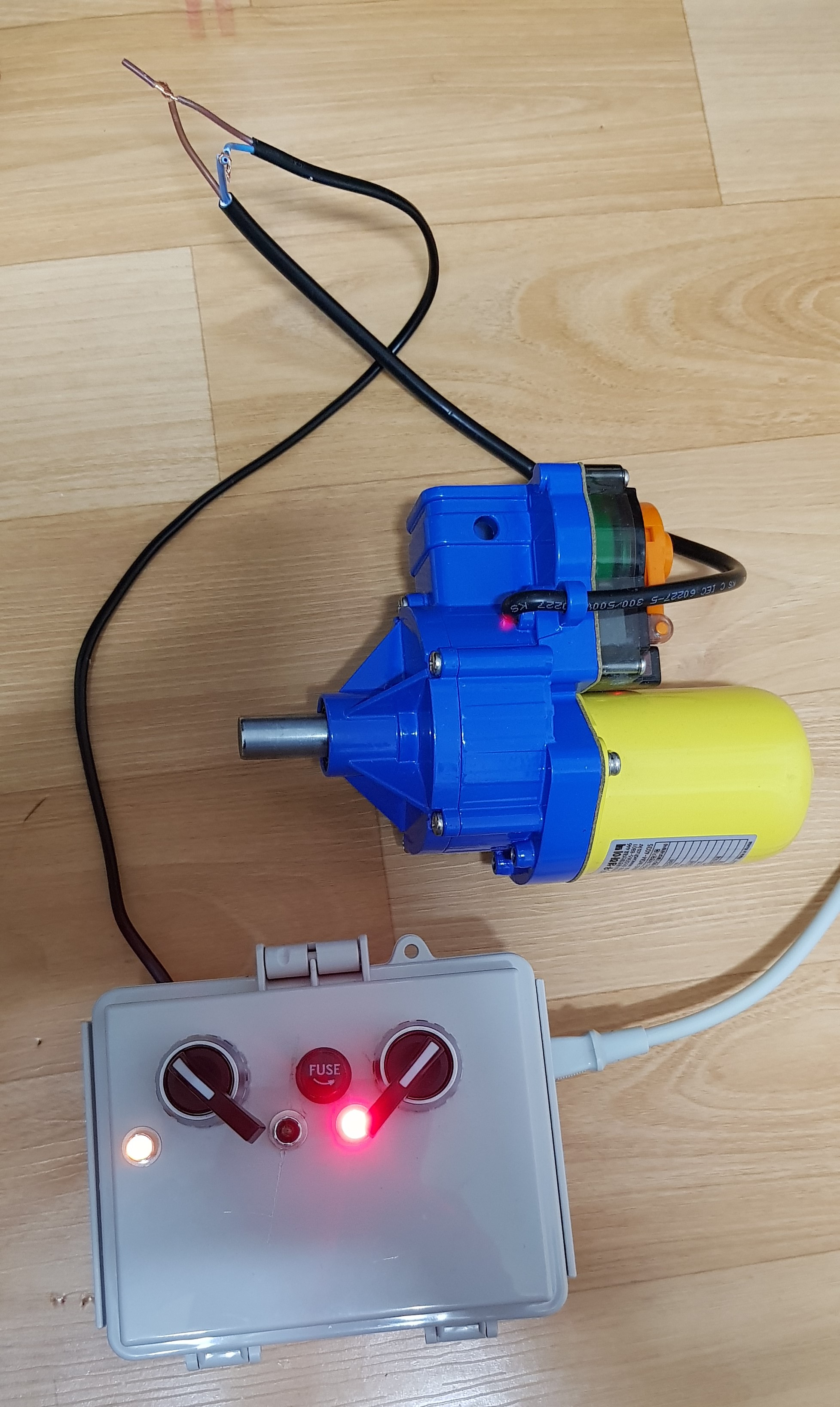

아래는 자작한 사진입니다.
