[아두이노] 27. 8 x 8 도트 매트릭스

copynull 2021. 1. 30. 15:14

도트 매트릭스 모듈 (1088bs) 는 위와 같이 16개의 핀과 8x8 의 LED 로 구성되어 있습니다.

도트 매트릭스의 경우 전광판이나 광고표시판 등에 이용되며 각각의 LED를 배열로 구성하여 글자 그림등을 표현할 수 있습니다.









아두이노 8X8 도트 매트릭스 모듈 MAX7219 Dot Matrix Module 8x8 MAX7219DOT - CPU | 쿠팡

쿠팡에서 아두이노 8X8 도트 매트릭스 모듈 MAX7219 Dot Matrix Module 8x8 MAX7219DOT 구매하고 더 많은 혜택을 받으세요! 지금 할인중인 다른 CPU 제품도 바로 쿠팡에서 확인할 수 있습니다.

www.coupang.com

"이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다."







본 예제에서는 두가지 예제를 표현해보려 합니다. 하나는 하트 모양을 표시하고, 하나는 각위치에 따른 LED를 직접 x,y 포인트 값으로 점등할 수 있도록 하겠습니다.





도트매트릭스 아두이노 핀배열

도트 매트릭스 아두이노 도트 매트릭스 (y) 아두이노
1 13 9 2
2 12 10 3
3 11 11 4
4 10 12 5
5 A0 13 6
6 A1 14 7
7 A2 15 8
8 A3 16 9





회로도



코드





결과














다음은 좌포값(x, y) 에 따른 LED 표시를 해보도록 하겠습니다.

간단히 설명하면 8 x 8 배열에서 0,0 부터 8,8 까지 순차적으로 이동하면서 LED를 표시하는 예제입니다.

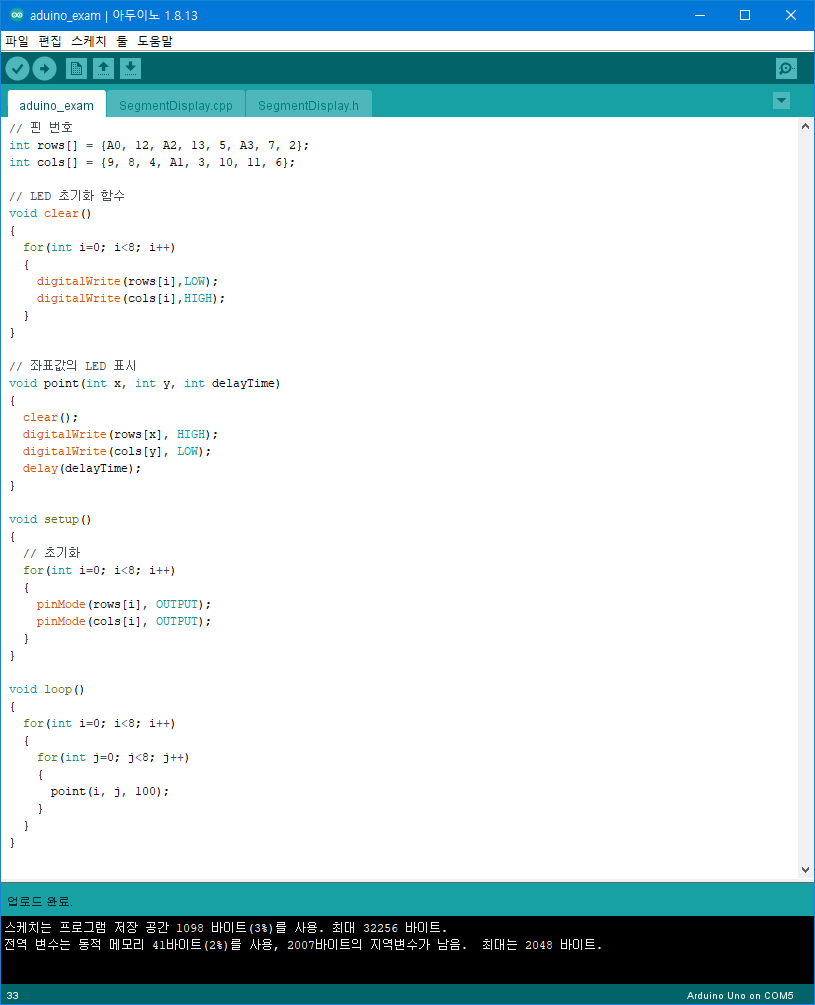

코드







결과
